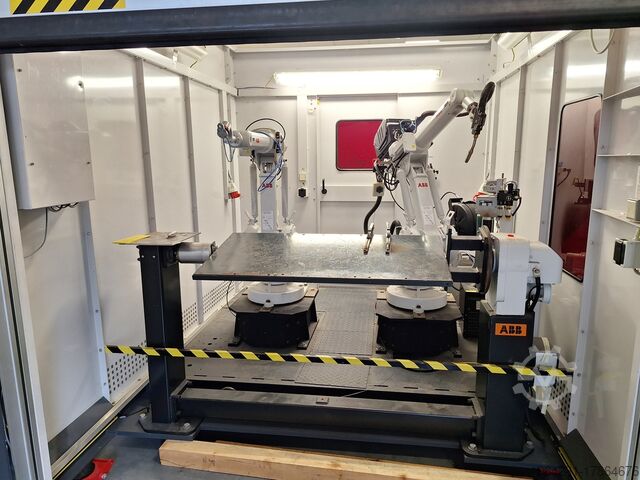

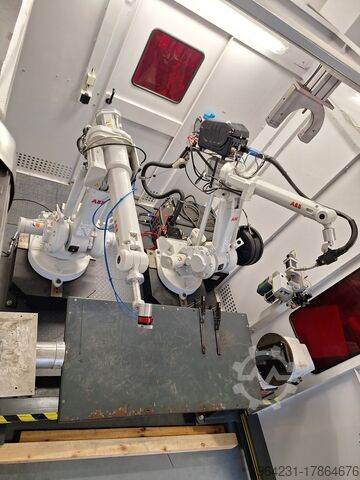

ABB robotiserad svetskabin

ABB FlexArc LX2

SVETSKABIN ABB MED ROBOTAR
1. ALLMÄNT
• Tillverkare: ABB
• Typ: FlexArc LX2
• Mått: 4,6 x 2,6 x 2,6 m
• Vikt: 5 200 kg
• Tillverkningsår: 2005
• Användning hittills: utbildningsstation

2. KONSTRUKTION
• Bärande ram
• Metallväggar
• Tak med anslutningsstos för extern ventilation
• Underhållsdörr med fönster utrustad med elmanövrerat säkerhetslås
• Rullport Albany Rapid Protect 320 med frekvensomriktare
• Horisontell säkerhetsridå SICK i lastnings-/lossningsområdet för positionerbordet
• Siemens S7-300 styrsystem
• Siemens TP 170B pekskärm/kontrollpanel, färg, 5,7”
• Rundbord med horisontell axel för fixtur/verktyg IRBP 250 L, kapacitet 250 kg

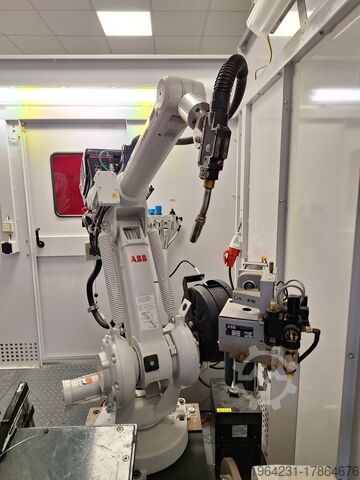

3. ROBOTAR
• Robotar: 2 st.
- 1 st. svetsrobot
- 1 st. hanteringsrobot (kan byggas om till svetsrobot efter komplettering)
• Typ: IRB 1400
Hnsdpfx Asvbg Ufshvou
• Version: M2004
• Tillverkningsår: 2005
• Serienummer: IRB1: 14-50257, IRB2: 14-50258
• Styrning: IRC 5
• Drifttid: ca 2 000 timmar
• Automatisk TCP-mätning

4. SVETSUTRUSTNING
• Svetströmskälla: MIGROB 500 (ABB) – 1 st.
• Reservströmkälla: LRC 430 (ESAB) – 1 st.
• Trådmatningsenhet: WIRE FEED UNIT A34E – PIB (ABB) – 1 st.
• Kylaggregat: OCE 2H (ESAB)
• Utrustning för rengöring av svetspistol TC96 – 1 st.
• Utrustning för avklippning av svetstråd – 1 st.
