Vertikalt bearbetningscenter

CHIRON FZ 08 KS MAGNUM

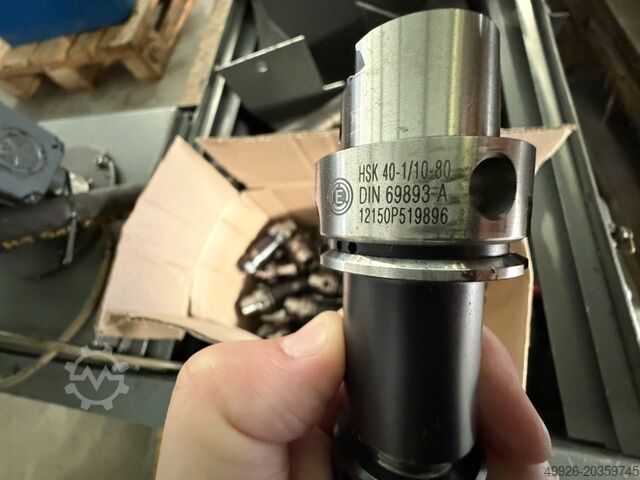

Tillverkningsår: 2010, Skick: mycket bra (begagnad), Chiron FZ 08 KS MAG High Speed Plus Bearbetningscenter Lajdpfx Ajiy D Tmehveh 1. TEKNISKA DATA Borrkapacitet i stål: ⌀ 12 mm Gängor: M8 Fräskapacitet i stål: 30 cm3/min Verktygsplatser: 24 Spindelnos: HSK-A 40 Max. verktygsdiameter: 47 mm / 100 mm Max. verktygslängd: 160 mm Max. verktygsvikt: 1,2 kg Bytestid spåntill spån: 2,1 s Varvtal, huvudspindel: 30 000 varv/min Max. vridmoment: 11 Nm Spindeleffekt: 9 kW Från stångpaket Varvtal: 8 000 varv/min Max. vridmoment: 14,3 Nm Stånggenomgång: 32 mm Stångmatning, slag: 460 mm X-axel: 450 mm Y-axel: 270 mm Z-axel: 310 mm Max. matkraft / X- och Y-axel: 2 000 N Max. matkraft / Z-axel: 3 000 N Snabbgång (X-, Y- och Z-axel): 75 m/min NC-svänghuvud, svängområde: -20° / +115° Snabbgång, B-axel: 60 varv/min Ytbehov: 2,3 m2 Vikt: ca 4 000 kg Vi ansvarar inte för riktighet, fullständighet eller aktualitet av informationen.

Skick: så gott som ny (utställningsmaskin), Tillverkningsår: 2006, drifttimmar: 9 911 h, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 450 mm, Y-axelns rörelse: 270 mm, rörelseavstånd Z-axel: 310 mm, nominell (skenä) effekt: 17 kVA, total höjd: 2 300 mm, total längd: 1 500 mm, total bredd: 2 600 mm, totalvikt: 3 400 kg, spindelhastighet (max): 30 000 varv/min, antal platser i verktygsmagasinet: 49, inspänning: 400 V, typ av ingående ström: trefas, Vertikalt bearbetningscenter CHIRON FZ08 KS Magnum TEKNISKA SPECIFIKATIONER: CNC-styrning: FANUC 18i-MB5 Antal axlar: 7 Rörelse X-axel: 450 [mm] Rörelse Y-axel: 270 [mm] Rörelse Z-axel: 310 [mm] Snabbfeed X, Y och Z axlar: 30 000 [mm/min] Max. stångdiameter i svarvspindel: 32 [mm] Vridningsområde A-axel: 360 [°] Indexeringsnoggrannhet A-axel: 0,001 [°] Svängrörelse B-axel: -20° / +115° [°] Indexeringsnoggrannhet B-axel: 0,001 [°] Spindeltyp: HSK40 Max. spindelvarvtal: 30 000 [rpm] Verktygsväxlarmagasin, antal platser: 49 Automatiserad detaljvändning via robot (bearbetning av 6:e sida): Ja RS232-gränssnitt: Ja Effektbehov totalt: 17 [kVA] Matningsspänning: 400 [V] Drifttimmar under spänning: 20 292 [h] Drifttimmar i produktion: 9 911 [h] Mått: 1 500 x 2 600 x 2 300 [mm] Vikt: 3 400 [kg] INGÅENDE UTRUSTNING: x1 spindelkylaggregat x1 detaljupptagare med transportband x1 kylvätskebehållare x1 enhet för bearbetning av 6:e sidan x1 spännhylschuck x30 verktygshållare typ HSK40 BIG KAISER x15 spännhylsor typ F37 SCHAUBLIN x1 underhållsmanual x1 elschema-manual x1 operatörsmanual Pris på förfrågan, lastning på lastbil ingår. Möjlighet till leverans över hela världen. Informationen på denna sida har erhållits efter bästa förmåga. Dess exakthet kan därför ej garanteras. Ledpfx Ahoww H D Djvsah Maskin likvärdig med fabrikat såsom Okamoto, ELB, GER, Tacchella, Karstens, Jones & Shipman, Jung, Favretto, Blohm. Även invändig och utvändig slipning (ID/OD) kan övervägas. Planslipmaskin, svarv, bearbetningscenter, fräsmaskin.

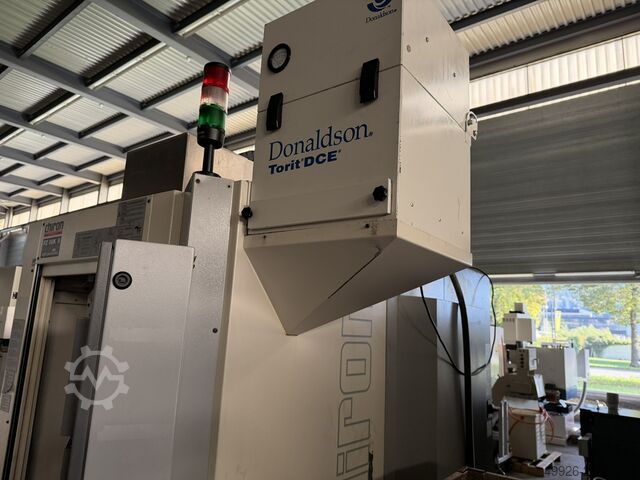

Skick: begagnad, TEKNISKA DATA - Antal axlar: 7 FRÄSSPINDel - Verktygsfäste: HSK40 - Spindelvarvtal: 30000 [varv/min] LINEÄRA AXLAR - Rörelseområde X/Y/Z-axlar: 450/270/310 [mm] - Snabbrörelsehastighet (X/Y/Z): 75 [m/min] SVÄNGAXEL B - Rörelseområde: -20/+90 [grader] - Minsta upplösning: 0,001 [grader] VERKTYGSVÄXLARE - Verktygsväxlartyp: Paraply - Antal verktyg i magasin: 40 ROTERANDE SPINDEL - Spindelvarvtal: 8000 [varv/min] - Max. stångdiameter: 32 [mm] - Minsta upplösning C-axel: 0,001 [grader] - Rörelseområde: 360 [grader] ELEKTRISK FÖRSÖRJNING - Matningsspänning: 400 [V] VIKT OCH MÅTT - Utrymmesbehov: 1500x2600 [mm] - Maskinhöjd: 2300 [mm] - Maskinvikt: 2850 [kg] MASKINTIMMAR TILLBEHÖR - Styrsystem: Siemens 840 D Lajdpfxjuhbr Tj Ahvoh - 3-färgad statuslampa
