5-axlig bearbetningscentral med extra magasin

HERMLE C20 U

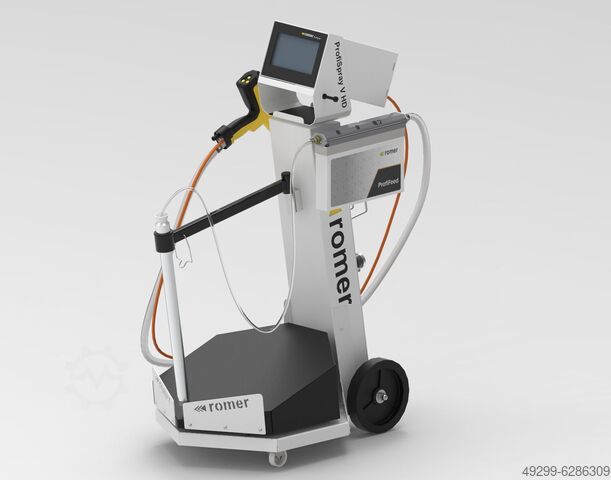

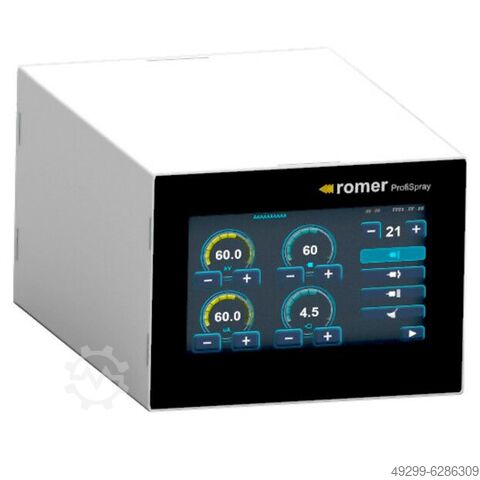

Skick: ny, Tillverkningsår: 2024, Funktionalitet: helt fungerande, Pris vid köp av ett pulverlackssystem - Priset är förhandlingsbart! Godpfxsg U I Ugo Af Eott • Elektriska data: 100–240V, 50–60Hz • Pulverupptagning upp till: 200g/min • Luftförbrukning upp till: 250L/min vid 6 bar • Luftkvalitet / fukt: mindre än 1,3 g/nm3 • Luftkvalitet / olja: mindre än 0,1 mg/nm3 Data för pulverlackspruta • Utgångsspänning: 100 kV • Max. utgångsström: 100 µA • Slanglängd: 6 m – antistatisk slang • Polaritet: Negativ • ATEX 2mJ-överensstämmelse Beskrivning • Applikator för snabba färgbyten direkt från originalkartong • Intuitiv 7” touchdisplay • Automatisk rengöringsfunktion – sprutspolning • Upp till 20 anpassade program • 3 automatiska program • Fjärrstyrning av färgmängd och programbyte direkt från handtaget -- Utrustning • Styrenhet i PSS-serien • ProfiJector RI-1 rak pulverinjektor • ProfiGun pulverpistol med snabbkoppling och fjärrstyrning • Ett slangset • Stativ med vibrator och utsugsenhet med fluidisering PSS-styrenhet • 7-tums touchpanel som kan användas med arbetsvantar • 3 automatiska program (överlackering, svåråtkomliga ytor, plana ytor) • Justering i steg om 0,1 kV och 0,1 µA • Avancerade pneumatiska ventiler för exakt lufttillförsel (romer – patentansökt) • Direkt mätning av luftflödet – reagerar på fel som tryckfall eller blockeringar • Avancerade diagnostikverktyg • Möjlighet att namnge program • Stöd för extern masterkontroller via ModBus-protokoll (A-serien) ProfiGun PM-1 pistol • Lätt, ergonomisk pistol med utmärkt balans och profilerat grepp • Keramisk kaskad på upp till 100 000V – laddar effektivt alla typer av pulver • Ny generation av munstycken – säkerställer optimal pulverpenetration i komplexa former • Profilerad mutter garanterar säkert grepp • Ledande grepp med hög kolhalt – ger utmärkt jordning • Tillverkad i material med hög slagtålighet • Fullt demonterbar design med utbytbart pulverrör • Patenterad i USA och EU • Kaskadpolaritet: negativ ProfiJector pulverlackspump Beskrivning • Ny, effektiv injektor-design • Marknadens mest effektiva matningsvinkel, bevisad i tester • Sparar färg och luft jämfört med injektorer med rät vinkel • Låga driftskostnader jämfört med andra pumpar • Europeiskt patenterad injektor

Skick: mycket bra (begagnad), Tillverkningsår: 2005, rörelseavstånd X-axel: 600 mm, Y-axelns rörelse: 450 mm, rörelseavstånd Z-axel: 400 mm, snabbmatning X-axel: 35 000 m/min, snabb snabbmatning Y-axel: 35 000 m/min, snabbframkörning Z-axel: 35 000 m/min, arbetsstyckets vikt (max.): 200 kg, total längd: 500 mm, total bredd: 400 mm, bordbelastning: 200 kg, varvbordsdiameter: 280 mm, Kylsystem Filtertank HR 410 handratt iTNC530 styrsystem Maskin från första ägaren X-axel: 600 mm Y-axel: 450 mm Z-axel: 400 mm A-axel: 110° B-axel: 360° Bordslängd: 500 mm Bordsbredd: 400 mm Bordskapacitet: 200 kg Bordsdiameter Ø: 280 mm Snabbmatning X-axel: 35 000 mm/min Snabbmatning Y-axel: 35 000 mm/min Snabbmatning Z-axel: 35 000 mm/min Snabbmatning A-axel: 10 grader/min Snabbmatning B-axel: 15 grader/min Verktygsinfästning: 40 ISO/Bt/Mk Spindeleffekt: 15 kW Varvtal: 18 000 rpm Verktygsväxlare: 30 platser IKZ: 20 bar Antal styrda axlar: 5 Spåntransportör: Ja Gedpfx Aox R S Smof Eett Kylsystem: Ja Längd: 3500 mm Bredd: 3500 mm Höjd: 2800 mm Vikt: 6600 kg Observera: Informationen på denna sida har sammanställts av oss efter bästa förmåga och, där så varit möjligt, inhämtats från tillverkaren. Informationen lämnas i god tro men ingen garanti för korrekthet kan lämnas. Därför utgör de ingen garanti eller grund för avtal. Vi rekommenderar att kontrollera alla viktiga detaljer noggrant.

Skick: verkstadsrenoverad (begagnad), Funktionalitet: helt fungerande, rörelseavstånd X-axel: 640 mm, Y-axelns rörelse: 600 mm, rörelseavstånd Z-axel: 500 mm, kontrollermodell: HEIDENHAIN iTNC530, arbetsstyckets vikt (max.): 600 kg, bordbredd: 600 mm, bordlängd: 800 mm, bordbelastning: 600 kg, varvtal (max): 12 000 varv/min, spindelhastighet (min.): 12 000 varv/min, Utrustning: spåntransportör, varvtal steglöst justerbart, DECKEL MAHO DMC 64V LINEAR Maskin efter totalrenovering. Spindel efter reparation och lagerbyte Verktygsmätlaser BLUM Gtsdpsvwd Axjfx Af Ejt Styrsystem I samband med företagets omstrukturering erbjuder vi till försäljning: SNABB 3-AXLIG BEARBETNINGSCENTER Tillverkare: DECKEL MAHO Modell: DMC 64V LINEAR Styrsystem: HEIDENHAIN 530 Tillverkningsår: 2002 Bordstorlek: 800x600 mm Rörelse: X 640, Y 600, Z 500 mm Max vikt på arbetsstycke: 600 kg Totalrenovering av maskinen: 12.2024 Spindel: SK 40 12000 varv/min Effekt S1/S2: 13kW/19kW Verktygsväxlare: 30-platser Arbetsstyckesmätsond: HEIDENHAIN Verktygsmätningssond: BLUM-laser Spåntransportör Maskinen är i mycket gott skick, totalrenoverad och servad. Maskinen är i kontinuerlig drift.

Skick: nästan som ny (begagnad), Tillverkningsår: 2005, drifttimmar: 48 898 h, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 1 000 mm, Y-axelns rörelse: 1 000 mm, rörelseavstånd Z-axel: 1 000 mm, styrtillverkare: Heidenhain iTNC 530, arbetsstyckets vikt (max.): 2 000 kg, total höjd: 3 400 mm, total längd: 6 000 mm, total bredd: 4 500 mm, varvtal (min.): 30 varv/min, totalvikt: 15 800 kg, spindelhastighet (min.): 18 000 varv/min, antal platser i verktygsmagasinet: 40, Tillverkningsår: 2005 CNC-styrsystem: Heidenhain iTNC 530 Axlar Rörelseområde X-axel mm: 1000 Rörelseområde Y-axel mm: 1000 Rörelseområde Z-axel mm: 1000 C-axel indexering grader: 360º (0,001) A-axel indexering grader: 130º B-axel indexering grader: 0–190º Matningshastigheter m/min: 60 Snabbgång m/min: 60 NC-fräs-/svarvbord: Antal paletter: 1 Palletdimensioner mm: Ø1100x900 Max. arbetsstyckesvikt kg: 2000 Bordsvarvtal varv/min: 30 Spindel Max. spindelvarvtal varv/min: 18000 Kylning Kylmedelstillförsel genom spindel bar: 40 Tankvolym liter: 980 Högtryckskylning bar: 40–80 Verktygssystem Verktygshållare: HSK-A 63 Antal verktyg i magasin: 40 Verktygsbytartyp: Dubbelgripare Utrustning Elektroniskt manöverdon Spåntransportör Mätprob infraröd Spolpistol Blåsluft genom spindelns centrum valbar via M-funktion Laserverktygsmätning för verktygslängd och diameter 3D quickSET Förberedd för invändig kylning (40/80 bar) Pappersbandfilter Maskindrifttid: Timmar under ström: 144180 Spindeldrifttid: 48898 Totalt effektbehov kVA: 65 Grundmaskin: Mått/vikt Längd mm: 6000 Bredd mm: 4500 Godpfxexur Sxs Af Ejtt Höjd mm: 3400 Vikt kg: 15800

Skick: mycket bra (begagnad), Tillverkningsår: 2000, TEKNISKA DETALJER Gtjdpfoxak A Hex Af Est CNC-styrning: HEIDENHAIN TNC430 X mm: 600 Y mm: 450 Z mm: 450 A mm: +/- 110 C grader: +/- 360 Antal paletter: 1 Bordmått mm: - Max last på bord kg: - Matningshastighet mm/min (X, Y, Z): 20 000 Snabbgång max m/min (X, Y, Z): 35 000 Spindelvarvtal rpm: 50 - 10 000 Spindeleffekt kW: - Kon-typ: ISO-SK40 Moment Nm: - Magasintyp: Kedja Antal verktygsplatser: 30 Max verktygsdiameter mm: - Max diameter med angränsande tomma platser: - Max verktygslängd mm: - Max verktygsvikt kg: - Kylvätskebehållarens kapacitet l: - Kylning genom spindeln bar: - UTRUSTNING: Nollpunktsfastspänningssystem: EROWA MTS Mätsond: RENISHAW OMP60 MASKINMÅTT: Längd mm: 2 130 Bredd mm: 2 300 Höjd mm: 2 750 Vikt kg: 6 500

Skick: begagnad, Tillverkningsår: 2019, Svarvdiameter 230/300 mm Svarvlängd 452 mm Sving över bädd 700 mm Styrsystem Siemens 828 D Shop Turn Spindelgenomgång 65 mm Spindelvarvtal: 4500 varv/min Spindeldrift 15/11 kW Spindelmoment 179 Nm Antal verktyg i revolver 1: 12 BMT 55 varav drivna 12 BMT 55 Varvtal drivna verktyg 5000 varv/min Drivning frässpindel 5,6/3,7 kW y-axel +/- 60 mm Motspindel 7,4/4,9 kW Varvtal motspindel 6000 varv/min Snabbmatning 36/36/10 m/min Lunett motspindel/subspindel Maskinmått LxBxH 3,9 x 1,65 x 2,0 m Maskinvikt ca 4,7 t CNC-svarv med drivna verktyg, y-axel och motspindel Gsdpeww Nanjfx Af Eett - 3-backschuck Ø 210 mm huvudspindel - 3-backschuck Ø 135 mm motspindel - Spånborttagare - Detaljfångare + box i dörren - Verktygsmätarm - 2 + 2 drivna verktygshållare - diverse fasta verktygshållare - mekanisk detaljutkastare motspindel - Signallampa med 3 färger - 15 bar kylvätskepump - Dubbelpatronfilter

Skick: begagnad, Tillverkningsår: 2009, Funktionalitet: okontrollerad, maskin-/fordonsnummer: 73136, rörelseavstånd X-axel: 1 350 mm, Y-axelns rörelse: 1 150 mm, rörelseavstånd Z-axel: 720 mm, nominell (skenä) effekt: 64 kVA, styrtillverkare: Heidenhain, kontrollermodell: iTNC 530, total höjd: 3 150 mm, total längd: 5 605 mm, total bredd: 4 290 mm, totalvikt: 12 600 kg, spindelhastighet (min.): 15 000 varv/min, spindelns drifttimmar: 21 786 h, antal platser i verktygsmagasinet: 46, Utrustning: dokumentation / manual, spåntransportör, varvtal steglöst justerbart, +GF+ MIKRON HPM 1350U – 5-axligt bearbetningscentrum (tillverkningsår 2009) Begagnad 5-axlig fräsmaskin MIKRON HPM 1350U från 2009. Maskinen är i funktionsdugligt skick och kommer från pågående produktion. Utrustad med Heidenhain iTNC 530 styrsystem, rundbord Ø 1100 mm, 46-positions verktygsmagasin och Renishaw OMP60 mätprob. Drifttimmar (avlästa): Styrning på: ca 112.194 h Maskin på: ca 72.272 h Spindel på: ca 21.786 h Program: ca 21.654 h Skick: Begagnad maskin med sedvanliga bruksspår, tekniskt funktionsduglig. Besiktning under drift möjlig enligt överenskommelse. Arbetsområden Rörelsebanor: X-axel: 1350 mm Y-axel: 1150 mm Z-axel: 720 mm (vertikal spindel) / 895 mm (horisontell spindel) Spindel Standardspindel 15.000 rpm Varvtalsområde: 0–15.000 rpm Accelerationstid till max varvtal: ca 2,5 s Effekt: 38 kW (S6 = 40 % intermittens, TS = 2 min) Vridmoment: 193 Nm (S6 = 40 % intermittens) Verktygshållare: HSK-A63 (DIN 69063-1, alternativ ISO-B40/DIN 69871) Max verktygsdiameter: 130 mm (fullt utnyttjad) Lager: Keramikhybrid Ø 70 / Cronidur-St Smörjning: Permanent Kylning: Vatten med korrosionsskydd Matningsdrivningar Matningsmotorer: AC Snabbmatning/arbetsmatning: 32 m/min (20 % intermittens) 10 m/min (100 % intermittens) max. 15 m/min (40 % intermittens/timme) Mätsystem X/Y/Z: Linjalskala (direkt) Rundbord Uppläggningsyta: Ø 1100 × 1000 mm, sida avfasad Bordslast: 1600 kg T-spår: 8 × 18H12 + 1 riktspår 18H7 (100 mm avstånd) Centrumhål: Ø 50 H6 Låsmoment: 8000 Nm Max tröghetsmoment: 75 kg·m² Bordshöjd över golv: 1120 mm Bordsdrift: Direktmomentmotor Drivmoment: 1600 Nm (40 % intermittens, 2 min) Svängaxel (A-axel) Gtodpfx Asx Eh Iqjf Eot NC-vridområde: +16° till −120° Mätsystem: direkt, absolut Låsning: hydraulisk, steglös Max vridhastighet: 4000 °/min Max arbetssvängmoment: 600 Nm (S6 40 %) Svängtid 0° → 90°: 0,9 s Verktygsmagasin / verktygsväxlare 46-positions magasin (installerat enligt dokumentation) Magasinplatser: 46 Verktygshållare: HSK-A63 (DIN 69063-1), alternativ ISO-B40 Max verktygsdiameter: 80 mm full magasinering 130 mm delvis magasinering Max verktygslängd: 300 mm Max verktygsvikt: 8 kg Magasinkapacitet: 200 kg Bytestid spån-till-spån (vertikal): 11 s Kylvätska / spåntransport Extern kylvätsketillförsel (AKZ): 40 l/min, 2,5 bar Intern kylvätsketillförsel (IKZ) Elektriska data: Installerad märkeffekt: 75 kW Anslutningseffekt: 58 kW Anslutningsvärde: 64 kVA Styrspänning: 24 V DC Driftspänning: 3 × 400 V, 50 Hz Skyddsklass: IP54 Mått & vikt Maskinvikt: ca 12.600 kg (utan tillbehör) Utrymmesbehov (L x B x H): 5605 × 4290 × 3150 mm

Skick: begagnad, styrtillverkare: Heidenhain, kontrollermodell: i TNC 530i, Till salu: Hermle 5-axligt bearbetningscenter typ C 800U (5-axlig simultan bearbetning) med Heidenhain i TNC 530i styrning. Maskinen är i gott skick och finns tillgänglig från lager, med förbehåll för mellanliggande försäljning. Maskinens bord har en diameter på Ø 630 mm. X-, Y- och Z-axlarnas rörelser är 800 x 600 x 500 mm. Maskinen har en maximal spindelhastighet på 16 000 varv/min, kylning genom spindeln med ett maxtryck på 40 bar. Heidenhain-mätsensor, Stark nollpunktsspännsystem och spåntransportör ingår också. Gtodpox Ry Nmsfx Af Eot

Skick: begagnad, Tillverkningsår: 2011, Tekniska detaljer: Gtjdpfx Aewr Drnef Ejt x-rörelse: 800 mm y-rörelse: 950 mm z-rörelse: 1020 mm Styrsystem: Sinumerik 840D sl MDynamics Operate Varvtal: 10.000 rpm Spindeleffekt: 26/20 kW Spindelmoment: 340/262 Nm Verktygsfäste: HSK-A 100 Verktygsväxlare: 120 (2x60) platser Palletväxlare 2x: 630 x 630 mm Bordslast: 800 kg Maskinvikt ca: 20 t Utrymmesbehov ca: 3,3 x 6,15 x 3,2 m 6-axligt simultant horisontellt bearbetningscenter med styrt rund-/svängbord (A/B-axel) B-axeln har ett svängintervall på 180°, vilket möjliggör bearbetning av arbetsstycket upp och ner och gör att spån kan falla fritt nedåt. U-axel = CNC-styrd radiell rörelse av verktyget, vilket möjliggör bearbetning av olika borrningsdiametrar med ett verktyg i en och samma arbetscykel. Dubbel palletväxlare, pallar 630 x 630 mm 6-faldig hydraulikmatning till pallarna med kopplingsmekanik, rotationsgenomföring i A- och B-axlar, specialhydraulik pumpsystem. IKZ (10-80 bar), en spännkanal i arbetsområdet med proportionalventil 10-200 bar elektromekanisk verktygslängdsmätning GROB, BLUM laser för verktygsövervakning verktygskodning spåntransportör, 3D-mätningsprobe M&H, oljedimavskiljare, elektrisk handratt Siemens HT8 spolpistol, kylvätskespolning i arbetsområdet luftpistol oljeskimmer, automatdörr fjärrdiagnos I priset ingår en 6:e axel MAPAL Tooltronic med 2 U-axelhuvuden: 1. LAT125-HSK100 2. LAT160-HSK100

Skick: bra (begagnad), Deckel Maho 4-axlig CNC-fräsmaskin DMC 64 V linear Arbetsområde: - X-axel: 640 mm - Y-axel: 600 mm - Z-axel: 500 mm - med Heidenhain 520-styrsystem - med kylsystem och pappersfilter - mätspårsberedning, men mätspår saknas - få driftstimmar - maskinen kommer från första ägare - från enstycksproduktion av precisiondelar - alla 4 axlar kan köras, endast skalor på huvudspindeln är defekt Bra skick, fullt fungerande. Kan besiktigas och provas på plats. Leverans också utanför Sverige. Gtsdpfx Afoxivy Ne Ejt Besiktning: Jag vill ödmjukt påpeka att artikeln för att undvika missförstånd gärna får besiktigas och testas under ström innan köp. Vänligen ställ frågor innan köp för att undvika oklarheter. Vid allmänna frågor eller för att boka tid för besiktning når du mig när som helst på numret nedan eller ovan. Reservation för fel i beskrivningen och mellanliggande försäljning. Moms redovisas separat på fakturan. Leverans med speditör.
