Uppriktningspress

Hidralmac 150 Tonnen Profilrichtpresse horizontal

Tryck: 150 t
Totalt effektbehov: 20 kW
Maskinens vikt ca.: 11,5 t
Utrymmesbehov ca.: 8800 x 1800 x 2200 mm
Tryckinställning via vridreglage steglöst justerbar: 15-150 t
Cylinderdiameter: 100 mm
Presshastighet (steglöst reglerbar via joystick): 0–9,9 mm/s
Servomotor: 2 kW
Kylenhet: 1 kW
Oljebehållare (under pressbordet): 350 l
Oljekylning (elektrisk): 1 kW (max)

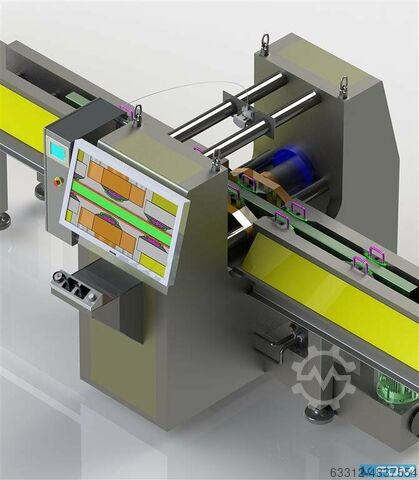

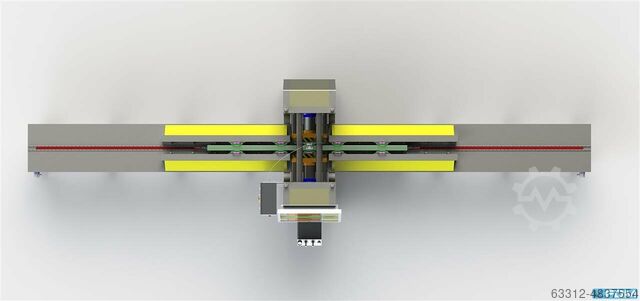

Profil-riktpress 150 T med två tryckcylindrar.

Riktmaskinen anpassas till respektive materialtyp genom utbytbara, rundade distanselement. Byte av de 10 insatserna görs manuellt genom att de enkelt skjuts in i spåren. En grundutrustning för ett profil ingår i leveransen. Därefter väljs programmet för respektive profil på monitorn. Monitorn visar idealinjen samt en stigande och fallande millimeterskala med 0,5 mm-linjer. Profilen som ska riktas placeras nu till vänster på bordet, skjuts mot ett anhåll och kläms fast med ett snabbspännsystem. Både anhållet och snabbspännsystemet är snabbjusterade och monterade på en spännplatta. Denna spännplatta förflyttas på en linjärstyrning från vänster till höger och omvänt. Transporten sker via kedjedrift och servomotor. Rörelsen styrs med en joystick från kontrollpanelen.

Efter uppspänning av profilen för operatören in spännplattan i pressen med joystick. Förflyttningshastigheten uppgår till 100 mm per sekund, men kan steglöst justeras ned till 10 mm/s. Det räcker att dra styrspaken lite mindre. En högupplöst kamera visar nu profilen i pressen. Operatören ser exakt avvikelsen från idealinjen. Beroende på behov trycker eller drar operatören profilen till önskad precision. Därefter förs profilen långsamt vidare genom pressen, och operatören ser detaljerat på monitorn om profilen är rak. Vid behov kan profilen flyttas tillbaka eller framåt för finjustering. När profilriktningen är klar förs profilen ut ur pressen till höger och kan tas ut. Spännplattan kan därefter vid önskemål återgå till lastningsposition till vänster, eller den lastas nu från höger för att spara tid.

Pressens drift är endast tillåten under följande förhållanden:
Tillåten omgivningstemperatur: 5–60 °C
Tillåten relativ luftfuktighet: vid 20°C – 90%, vid 40°C – 50%
Dcodpfxsfxygwo Aa Sjn
Installationens höjd över havet: +1 000 m
Tillåtna variationer i elnätet: ±10%
