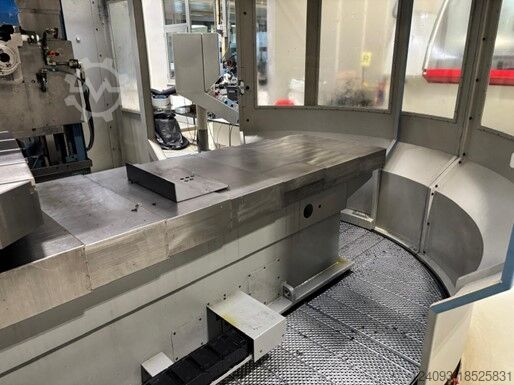

DJUPBORRCENTER

IXION TLF 1004

Skick: mycket bra (begagnad), Tillverkningsår: 2007, • Maximalt möjlig borrdjup: 1200 mm • Maximal håldiameter: 32 mm • Minimal borrdiameter: 6 mm • Längdsförflyttning (X-axel) bord: 1800 mm • Tvärförflyttning (Z-axel) kolonn: 1700 mm • Tvärförflyttning (W-axel) borrhuvud: 1150 mm • Vertikal rörelse (Y-axel) borrhuvud: 1200 mm • Fastspänningsyta NC-bord: 1500 x 1000 mm • Max. bordbelastning: 10 t • Rotationsaxel (B-axel) rundbord: 360° • Rotationsaxel (A-axel) borrhuvud: -25°/+15° • Matningshastighet: 1-15 m/min (Y-axel: 1-10 m/min) • Snabbgångshastighet i alla axlar: 15 m/min (Y-axel: 10 m/min) • Maximal spindelhastighet: 6000 rpm • Minimal spindelhastighet: 60 rpm • Verktygsfäste: SK 40 • Verktygsspänning: OTT • Märkeffekt huvuddrift (100% ED, S1/40% ED, S6): 9/13 kW • Kylvätskebehållarens kapacitet: 1000 l • Maximal kylmedeltryck: 100 bar • Lågtrycks-ytterkylning och högtrycks-innerkylning • Strömförsörjning: 3x 400 V; 50 Hz • Utrymmesbehov (L x B x H): 6550 x 5350 x 4130 mm • Maskinvikt: 12000 kg Bjdsxyf E Nepfx Aknslh Utrustning för djuphålsborrmaskinen • CNC-styrsystem: HEIDENHAIN iTNC 530 • Interpolerat rundbord med minimal glapp, dimensioner 1500 x 1000 mm • Svängbart borrhuvud +15°/-25° • Skaftborrhuvud • Manöverhandhjul HR520 • Fasta stöd (2 st) • Verktygsmagasin: ELB-verktyg 12 st (max diameter: 32 mm / max längd: 1550 mm) Standardverktyg 12 st (max diameter: 140 mm / max längd: 400 mm) • Direkt mät- och rörelsestyrningssystem i X-, Y- och Z-axlarna • Kollisionsövervakningssystem för stöd och borrbussningar • Oljekylare • Kylvätske-flödeskontrollsystem • Justerbara kylmedelsmunstycken • Kylutrustning till elskåp • Slutet övre skydd (tak) • Droppkar för maskin och tanksystem (karkant 30 mm) • Utsugningssystem • Infraröd mätprobe • Borrdjupsexpansion 1200 mm (eftermontering) • Spåntransportör
