CNC-svarv med cykelautomatik

WEILER E90 / 4,5M

Weiler E90 / 4,5M - CNC-svarv med cykelautomation

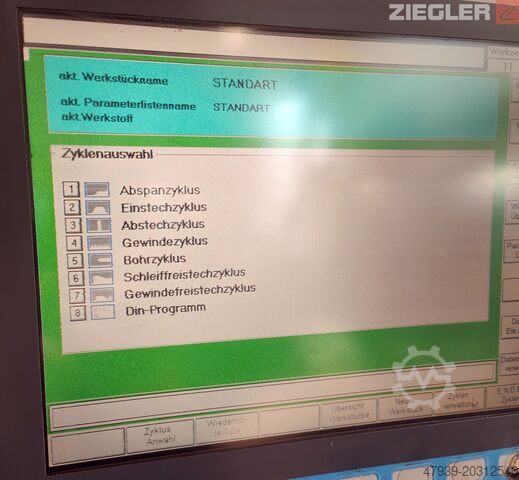

- Weiler D2 cykelstyrning
- Spåntransportör
- ca. 15 st Multifix
- 1 medföljande mothållsspets
- Regelbunden service utförd av Weiler
- Utan chuck, utan lunetter
Hfodpfxexn Rr Rj Ahvsn
- Tillverkningsår: 2002

Tekniska data

Arbetsområde:
- Spetsavstånd: 4500 mm
- Spetshöjd: 450 mm
- Svängdiameter över bädd: 900 mm
- Svängdiameter över plansläde: 530 mm

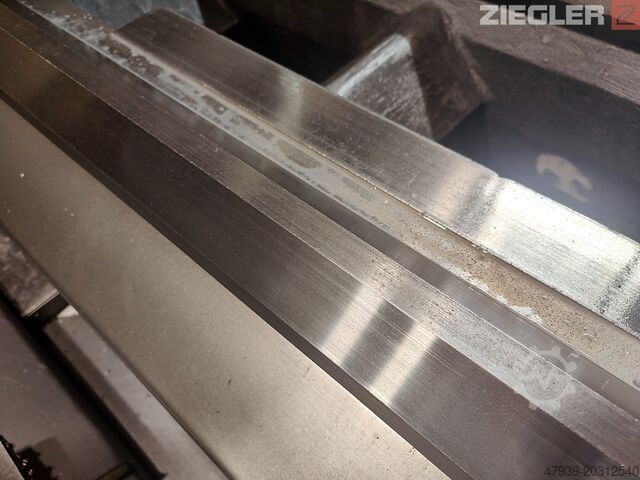

- Bäddbredd: 600 mm
- Rörelseväg för plansläde: 590 mm
- Rörelseväg för översläde: 250 mm
- Planslädelängd: 1230 mm
- Planslädebredd: 345 mm
- Bäddslädesstyrningslängd: 860 mm
- Svarvståltvärsnitt (höjd/bredd): 40 x 40 mm

Spindel:
- Spindelhuvud enligt DIN 55027 / 55026 storlek: 11
- Spindeldiameter vid främre lagret: 178 mm
- Spindelgenomgång: 128 mm
- Invändig kona i huvudspindel metrisk: 140 mm

Huvuddrift:
- Spindelhuvud enligt DIN 55027 storlek: 11
- Totalt varvtalsområde: 1 - 1120 varv/min
- Varvtalsområde växelsteg I: 1 - 350 varv/min
- Varvtalsområde växelsteg II: 4 - 1120 varv/min
- Drivningseffekt vid 60% / 100% intermittens: 45 / 37 kW
- Max. vridmoment vid spindel: 6000 Nm

Matningsdrivning:
- Matningsområde Z/X: 0 - 20 mm/varv
- Matningskraft Z/X: 20 kN
- Snabbgångshastighet Z/X: 7 / 3,5 m/min

Pinoldocka:
- Pinoldiameter: 140 mm
- Pinolslag: 300 mm
- Invändig kona i pinole: MK 6

Gängningsområde:
- Metriska gängor: 0,1 - 400 mm
- Tumgängor: 1/4 - 56 TPI
- Modulgängor: 0,125 - 28 mm
- DP-gängor: 1 - 224 DP

Anslutningsdata:
- Driftsapänning: 400 V
- Styrspänning: 24 / 230 V
- Anslutningseffekt: 55 kW
- Märkström: 85 A

Maskinmått:
- Total längd: 6900 mm
- Total bredd: 2600 mm
- Total höjd: 2120 mm
- Maskinens vikt: 10 500 kg

Annonsen översattes automatiskt och vissa översättningsfel kan ha inträffat.
