Dugard EAGLE 200

Dugard EAGLE 200

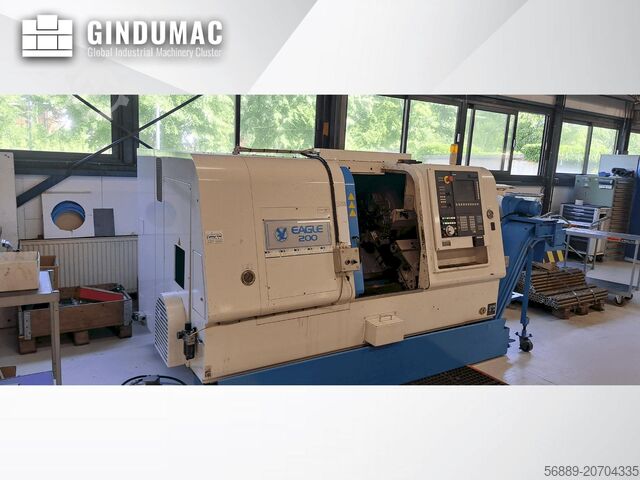

Denna Dugard Eagle 200 tillverkades år 2005. En robust horisontell svarv med en maximal svarvdiameter på 280 mm och en längd på 508 mm. Den har ett huvudspindelhål på ø62 mm och en stångkapacitet på ø52 mm. Spindeln arbetar med hastigheter upp till 4500 varv per minut och drivs av en FANUC-motor. En stor uppsättning tillbehör och utrustning ingår. Kontakta oss om du vill ha mer information om den här maskinen.

• Kapacitet
• Maximal svarvdiameter: 280 mm
• Maximal svarvlängd: 508 mm
• Axelrörelser och forsar
• Motoreffekt för Z-axeln: 1,4 kW (1,8 hk)
• Snabb hastighet för Z-axeln: 30 m/min
• X-axelns motoreffekt: 1,4 kW (1,8 hk)
• Snabb hastighet för X-axeln: 30 m/min
• Spindel
• Spindelborrning: ø62 mm
• Stångkapacitet: ø52 mm
Lhjdex D H Tvjpfx Ah Hoc
• Spindelnos/taper: ASA A2-6
• Konisk vinkel (konicitet): 1/20

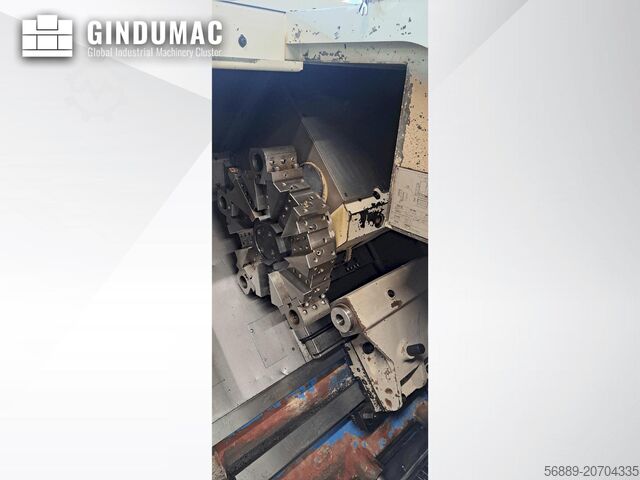

• Verktyg/Turret
• Typ av revolver: Hydrauliskt fastspänd
• Maximalt antal verktyg: 10
• Borrverktygets diameter / antal spår: ø32 mm / 5
• Storlek på svarvverktygets skaft / antal spår: 20 mm × 20 mm / 5
• Bakdocka
• Typ av dubbdocka: Fast
• Avsmalning av dubbdocka: MK4
• Hylsdiameter: ø75 mm
• Hylsrörelse: 425 mm (obs: även listad som 100 mm nedan, enligt överenskommelse)
• Hylsrörelse för dubbdocka: 100 mm (enligt uppgift)
• Mått och vikt
• Bäddens höjd till spindelns centrum: 900 mm
• Avstånd mellan bädd och spindelcentrum: 290 mm
• Fotavtryck: 3429 mm × 2569 mm

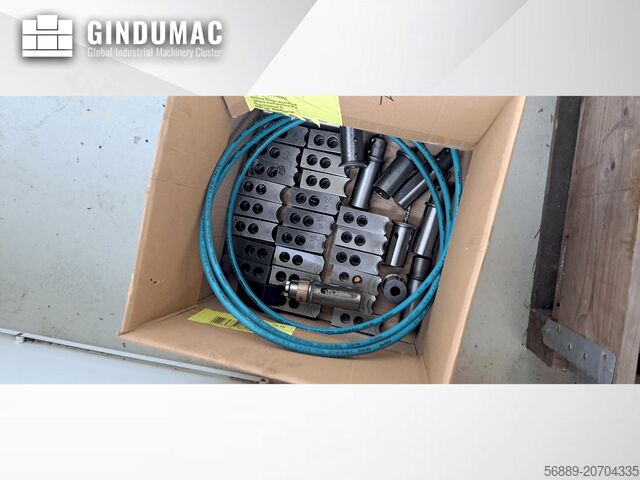

• En stor uppsättning tillbehör och utrustning ingår
