Vertikal svarv

Emag VL3

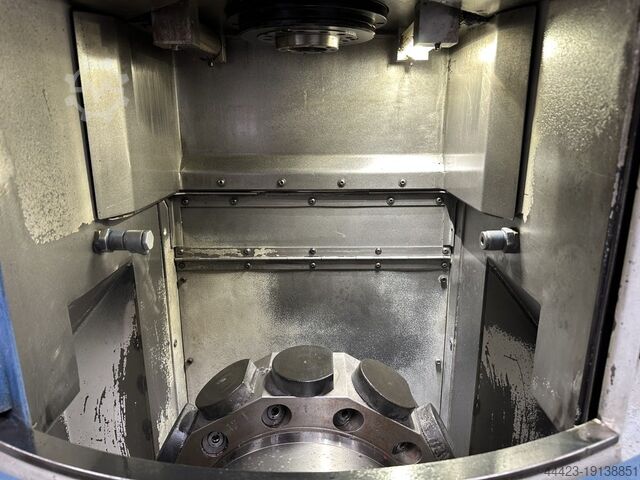

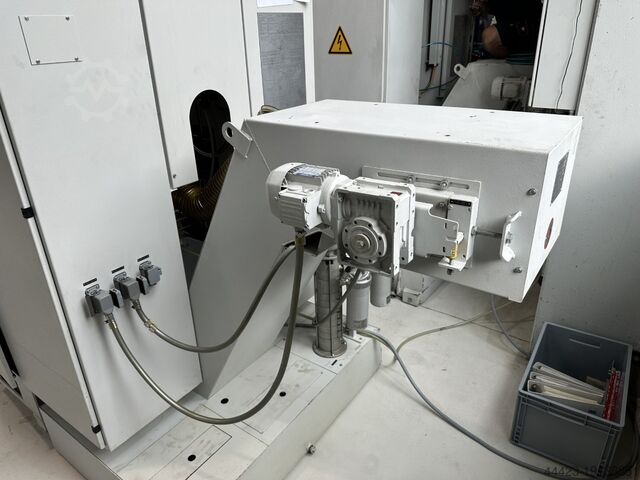

Skick: begagnad, Tillverkningsår: 2012, maskin-/fordonsnummer: 104113, består av: CNC-svarv EMAG VL3 V6.1, tillv.år 2012, serienr. 104113 samt CNC-svarv EMAG VL3 V6.1, tillv.år 2012, serienr. 104114, båda med CNC-styrsystem FANUC SERIES 32i-MODEL A, robotladdningssystem med inmatningsrobot FANUC M10iA, år 2012, varje maskin utrustad med filtersystem WW ME-FI 600, spånavskiljning Sermeto HENNIG 30 S, kylaggregat EMAG, kylvätskeanläggning, detaljtransportörsystem samt handmanöverpanel. Nodpjy Sqgxjfx Alfecu

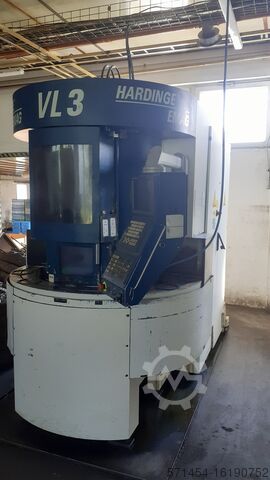

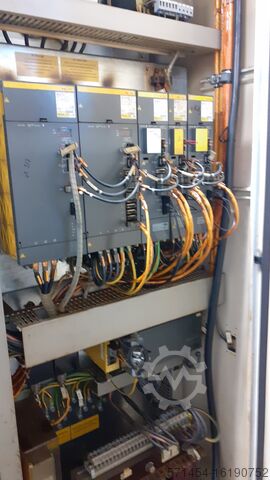

Skick: begagnad, Tillverkningsår: 2005, maskin-/fordonsnummer: 564, RETROFIT av maskinen år 2010, CNC-styrning FANUC Series 18i TB, totalvikt 5 500 kg, filtersystem W & W FILTERSYSTEME, spåntransportör SEREMETO, kylaggregat EMAG HTD 720. Ncedpsy Sqiajfx Alfou

Skick: begagnad, Tillverkningsår: 2012, maskin-/fordonsnummer: 103899, bestående av: CNC-svarv EMAG VL3 DSL, år 2012, serienr. 103899 samt CNC-svarv EMAG VLY, år 2012, serienr. 10390, båda med CNC-styrsystem SIEMENS SINUMERIK, robotmatningssystem med laddningsrobot FANUC M10iA, år 2012, varje maskin utrustad med filtersystem WW ME-FI 600, spånsug Sermeto HENNIG 30 S, kylaggregat EMAG, kylvätskekrets, arbetsstycke-transportörsystem och manuell handpanel. Ncsdpfxoy Sqgrj Alfsu

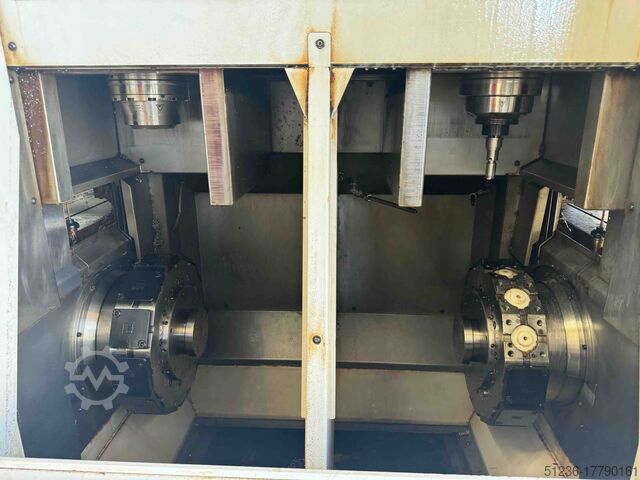

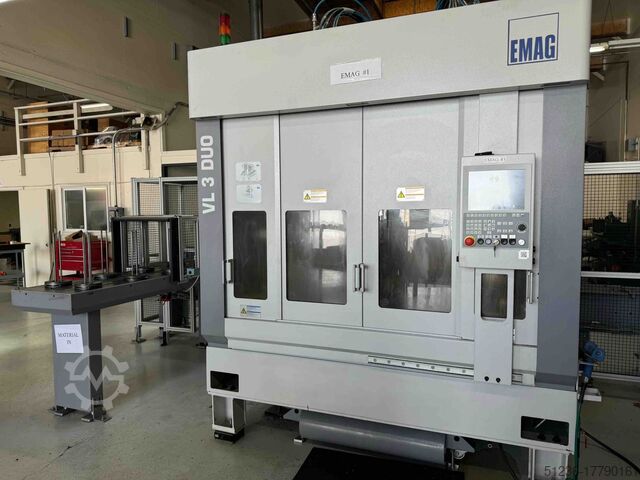

Skick: begagnad, Tillverkningsår: 2014, 2 vertikala svarvar (tandem) Fabrikat: EMAG Modell: VL 3 Årsmodell: 2014 Styrsystem: Fanuc 31/32 i TEKNISKA DATA FÖR MASKINEN VL3 (med reservation för fel) ARBETSOMRÅDE Chuckdiameter mm: 170 Svingdiameter mm: 210 X-axel, slag mm: 400 Z-axel, slag mm: 200 Lasttid (beroende på uppspänningsmedel) sek: 2-4 HUVUDSPINDEL Spindelfläns enligt DIN 55026 Storlek 5 Spindellager - Ø fram mm: 80 Max varvtal min⁻¹: 7500 HUVUDDRIFT AC asynkronmotor 40/100% intermittens kW: 25/16 Full effekt från spindelvarvtal 100% intermittens min⁻¹: 1800 Vridmoment 40/100% intermittens Nm: 134/85 MATNINGSDRIVNING Snabbgångshastighet, X m/min: 60 Snabbgångshastighet, Z m/min: 30 Matkraft i X och Z kN: 5 Kulskruv - Ø i X/Z mm: 40 REVOLVER Cylinderhållarapplikation DIN 69880, 12-stationer Skaft-Ø mm: 40 ELEKTRISK UTRUSTNING enligt VDE 0113 Driftspänning V: 400 Styrspänning - DC V: 24 / AC V: 230 Frekvens Hz: 50 Anslutningseffekt utan/med driven verktyg kW: 28/31 Säkring A: 50 MÅTT OCH VIKT Längd mm: 2500 Längd inkl. spåntransportör mm: 3600 Bredd mm: 1900 Höjd mm: 2300 Vikt kg ca: 5500 Linjära rullstyrningar för X-axeln placerad utanför arbetsområdet. PORTALSLÄDE INKLUSIVE SLÄDSTYRNING. Drivning av motorspindel med AC-synkronmotorer för X- och Z-axel. Inslutna linjära mätsystem. Upplösning för alla längdaxlar: 0,001 mm. Absolut mätning. Snabbgångshastighet: X-axel 60 m/min, Z-axel 30 m/min 1 MOTORSPINDEL Storlek 5 DIN 55026 Max varvtal 1/min: 7 500 Effekt vid 40/100% intermittens kW: 25/16 Vridmoment vid 40/100% intermittens Nm: 134/85 HYDRAULISK ENHET med kugghjulspump. CENTRAL OLJEFÖRSÖRJNING för smörjning av kulskruvar och rullstyrningar. KYLAGGREGAT Kylaanläggningen reglerar maskinens värmebalans. Motorspindel, revolver och elskåp hålls vid omgivningstemperatur. VERKTYGSSYSTEM 1 REVOLVER, 12 STATIONER med hållarhål Ø40 DIN 69880 Minsta svängtiden med elektrisk svängdrivning. Kylning för konstant noggrannhet. Intern kylvätskegenomföring till verktyget i bearbetningsposition. ARBETSSTYCKSMAGASIN OCH TRANSPORTSYSTEM 1 CIRKULÄRT ARBETSSTYCKSINMATNING Magasinkapacitet: 27 arbetsstycken Ø 30–85 mm eller 18 arbetsstycken Ø 30–130 mm Max arbetsstyckeshöjd: 100 mm. Inmatningshöjd: 1 020 mm. Kedjebandsmatning med transportprismor. Arbetsstyckena positioneras NC-styrt för överföring till spännhyllan. Pick-up-spindeln tar upp råämnen från det omställningsfria arbetsstyckesmagasinet och transportbandet. KYL- OCH SPÅNHANTERINGSSYSTEM 1 KYLMEDELSFÖRSÖRJNING med integrerad behållare, volym ca 300 l, kylmedelsfilter. Njdpjytn Emefx Alfjcu Kylvätskepump, kapacitet ca 80 l/min vid 7 bar. 1 SPÅNTRANSPORTÖR Spånutkastshöjd: 1 250 mm, med gångjärnsband. 1 EMULSIONSDIMAVSUG från arbetsområdet. TILLBEHÖR OCH UTVIDGNINGAR ARBETSSTYCKSMAGASIN OCH TRANSPORTSYSTEM 1 GRÄNSSNITT TILL EMAG AUTOMATISKT OCH VÄNDSYSTEM OP20 KYLMEDEL OCH SPÅNUTRUSTNING 1 SPOLMUNSTYCKE 2 st i arbetsområdet, 1 st i grundkroppen. HYDRAULIK OCH PNEUMATIK 1 SERVICEENHET FÖR TRYCKLUFT med anslutning. 1 AVLÄGSNINGSSYSTEM FÖR PICK-UP, med 2 munstycken – UTAN serviceenhet (se SERVICEENHET FÖR TRYCKLUFT).

Skick: färdig att användas (begagnad), Tillverkningsår: 2008, spindelhastighet (max): 6 000 varv/min, totalvikt: 6 500 kg, Fanuc 18ITB Ämnen: diameter 130 mm, längd 110 mm Chuckhastighet: 7500 varv/min Revolvertorn med 12 positioner Max verktygshastighet: 6000 varv/min Effekt: 24 kW Nodpfx Aex Irzvjlfocu Spåntransportör

Skick: färdig att användas (begagnad), Tillverkningsår: 2007, drifttimmar: 5 426 h, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 101098, rörelseavstånd X-axel: 400 mm, rörelseavstånd Z-axel: 200 mm, arbetsstyckets längd (max.): 130 mm, TEKNISKA DETALJER Njdpfxey T Iups Alfjcu Rörelseväg X-axel: 400 mm Arbetsslag X-axel: 150 mm Rörelseväg Z-axel: 200 mm Chuckdiameter: 160 mm Svängdiameter: max. 200 mm Bearbetningsdiameter: max. 130 mm Arbetsstyckslängd: max. 110 mm Huvudspindel Spindelfläns enligt DIN 55026: Storlek 5 Spindellagerdiameter fram: 80 mm Varvtal, hybridlager: max. 6 000/7 500 varv/min Huvuddrift AC-asynkronmotor: 1MB200E Indramat Lågspänningsteknik: Fanuc Effekt vid 100/40 % ED: 16/24 kW Vridmoment vid 100/40 % ED: 102/153 Nm Knyckelvarvtal: 1 500 varv/min Matningsdrivning Rapidhastighet X: 60 m/min Rapid hastighet Z: 30 m/min Matkraft X och Z: 5 kN Kulskruvsdiameter X och Z: 40 mm Acceleration X/Z: 5/5 m/s² Verktygshållare Cylinderskaftsinfästning enligt DIN 69880: 12-platser Skaftdiameter: 40 mm Verktygslängd inkl. hållare: max. 190 mm Svängcirkel: max. 740 mm Svängcirkel Lifetool: max. 620 mm Verktygshållare med drivna verktyg Cylinderskaftsinfästning enligt DIN 69880: 12-platser Skaftdiameter: 40 mm Varvtal: max. 6 000 varv/min Knyckelvarvtal: 3 000 varv/min Vridmoment vid 10 % ED: max. 37 Nm Vridmoment vid 25 % ED: max. 26 Nm Vridmoment vid 100 % ED: max. 14 Nm MASKINDETALJER Sluten standardautomation Antal släpramar vid arbetsstyckesdiameter 27 mm: 85 Antal släpramar vid arbetsstyckesdiameter 18 mm: 130 Maximal tillåten totalbelastning: 120 kg Pick-up omställning (tryckt): 1 mm Pick-up omställning övertryckt NÖDSTOPP: 5 mm Pick-up fjädringsväg: max. 30 mm Kedjelängd: 162 tum Kedjedelning: 25,4 mm Kedjespänning vid 27 släpramar: 400 N Kedjehjul: Z = 30 Växelförhållande: i = 100 Motorvarv/Bandvarv: 540 Lastningstid: 2–4 s Elektrisk utrustning Driftsspänning: 400–480 V Styrspänning likström: 24 V Styrspänning växelström: 230 V Frekvens: 50/60 Hz Anslutningseffekt: 31 kW Tillförselsäkring: 50 A Elutförande: VDE 0113 Drifttimmar: 5 426 h

Skick: reparationsbehov (begagnad), Tillverkningsår: 2017, Funktionalitet: ej fungerande, maskin-/fordonsnummer: 108113, Tekniska specifikationer: Arbetsområde # Maximal diameter på planskivan: 160 mm # Maximal svarvdiameter: 160 mm # Maximal bearbetningsdiameter: 100 mm # Maximal arbetsstyckslängd: 150 mm # X-axelns rörelse: 700 mm / Snabbmatare i X: 60 m/min # Z-axelns rörelse: 375 mm / Snabbmatare i Z: 30 m/min # Standard sluten automation (antal lastbon för arbetsstyckediameter, 14/(80...200), 18/(30...160), 30/(30...85)) Huvudspindel Ncsdpfx Aljxxip Asfju # Spindel enligt DIN 55026: Storlek A5 # Maxvarvtal: 6000 v/min # Effekt vid 100/40 % intermittens: 18,1 / 13,9 kW # Vridmoment vid 100/40 % intermittens: 77 / 59 Nm Verktygshållare med driven verktyg # Cirkulärskaft enligt DIN 69880: 12 - BMT65 # Antal positioner: 12 # Maximal verktygslängd inkl. hållare: 190 mm # Maxvarvtal: 6000 v/min # Max vridmoment vid 10 % intermittens: 27 Nm, vid 100 % intermittens: 14 Nm Elutrustning # Driftspänning: 400 - 480 V, 80 A # Anslutningseffekt: 27 kVA Dimensioner # Totala mått: Längd=4350 mm med spåntransportör, Bredd=1600 mm, Höjd=2500 mm # Vikt: 5500 kg Huvudfunktioner och egenskaper: # Vertikal konstruktion: Optimal spånavgång och enkel lastning/lossning. # Styrsystem: GE Fanuc FS 32i B. # Hög precision: Positioneringsnoggrannhet i X-, Z-axlarna ±0,001 mm Heidenhain linjära skalor # Huvudspindel: Hög effekt och brett varvtalsområde. # Processkontroll: Mätprob Marposs T25 # Automatisk lastning/lossning: Delar matas till och tas bort från maskinen via integrerad automation. # Driven verktyg: Möjlighet till bearbetning som borrning och fräsning utökar maskinens kapabiliteter. # Övervakning av verktygslivslängd med ersättningsverktygshantering # Spåntransportör & kylvätskefiltreringsenhet Knoll med "pappersfilter" och 40 bar pumpar (kapabel att filtrera 2 maskiner) # Fullt innesluten arbetsyta, belysning i arbetsområde # Dokumentation: Elektroniskt tillgänglig & bok ej komplett Maskinstatus: EJ FUNGERANDE # LT-motor trasig, reparerbar # Operatörspanel, säkerhetsbrytare & 2 knappar trasiga, måste bytas

Skick: begagnad, Tillverkningsår: 2017, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 109239, Tekniska specifikationer: Arbetsområde # Chuckdiameter: 260 mm # Max vikt: 150 kg # Svängdiameter: 280 mm # Arbetsstyckets diameter/höjd max: 200/200 mm # X-axel slag (arbetsslag): 760 mm / Snabbmatning i X: 60 m/min / Matkraft: 6,9 kN # Z-axel slag: 415 mm / Snabbmatning i Z: 30 m/min / Matkraft: 18,7 kN # Lastningstid: 5–6 sekunder # Standard sluten automation (antal lastfack för arbetsstycke diameter ,14/(80...200), 18/(30...160), 30/(30...85)) Huvudspindel # Spindel enligt DIN 55026: Storlek 6 # Max varvtal: 4500 rpm # Effekt vid 100/40% driftcykel: 25 / 18 kW # Vridmoment vid 100/40% driftcykel: 280 / 200 Nm Verktygshållare med roterande verktyg # Cylindriska stöd enligt DIN 69880: 12 - BMT65 # Antal positioner: 12 # Max verktygslängd inkl. hållare: 200 mm # Max varvtal: 6000 rpm # Max vridmoment vid 10% driftcykel: 27 Nm, 100% driftcykel: 14 Nm Elutrustning # Driftspänning: 400–480 V, 100 A # Anslutningseffekt: 36 kVA Dimensioner # Totala mått: Längd=5300 mm med spåntransportör, Bredd=2300 mm, Höjd=3650 mm # Vikt: 9000 kg Huvudfunktioner och kapaciteter: # Vertikal design: Optimal spånevakuering och enkel lastning/lossning. # Styrsystem: GE Fanuc FS 32i B. Njdpfjxxir Dox Alfecu # Hög precision: Positioneringsnoggrannhet i X-, Z-axlar ±0,001 mm, Heidenhain linjärskalor # Huvudspindel: Hög effekt och bredt varvtalsområde. # Processkontroll: Mätprob Marposs T25 # Automatiserad lastning/lossning: Emag O-Type. Delar matas in och ut ur maskinen via integrerad automation. # Roterande verktyg: Möjliggör borr- och fräsoperationer för utökat bearbetningsområde. # Övervakning av verktygslivslängd med systerverktygshantering # Spåntransportör & kylvätskefiltrering: Mikronfilter med papper, 40 bar-pumpar (kapabel att filtrera för 2 maskiner) # Fullt inneslutet arbetsområde, belysning i arbetsområdet # Dokumentation: Elektronisk tillgänglig, bok ofullständig Maskinstatus: I DRIFT

Skick: begagnad, Tillverkningsår: 2017, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 109242, Tekniska egenskaper: Arbetsområde # Chuckdiameter: 260 mm # Maxvikt: 150 kg # Svängdiameter: 280 mm # Max arbetsstyckesdiameter/-höjd: 200/200 mm # X-axel slag (arbetslängd): 760 mm / Snabbmatning X: 60 m/min / Matkraft: 6,9 kN # Z-axel slag: 415 mm / Snabbmatning Z: 30 m/min / Matkraft: 18,7 kN # Lastningstid: 5–6 sek Ncedpsxxit Ujfx Alfeu # Standard sluten automation (antal iläggningsplatser för arbetsstyckesdiameter, 14/(80...200), 18/(30...160), 30/(30...85)) Huvudspindel # Spindel enligt DIN 55026: Storlek 6 # Maxhastighet: 4 500 varv/min # Effekt vid 100 / 40 % intermittens: 25 / 18 kW # Vridmoment vid 100 / 40 % intermittens: 280 / 200 Nm Revolverbrytare för drivena verktyg # Cylindriskt skaft enligt DIN 69880: 12 - BMT65 # Antal positioner: 12 # Max verktygslängd inkl. hållare: 200 mm # Maxhastighet: 6 000 varv/min # Max vridmoment vid 10 % intermittens: 27 Nm, vid 100 %: 14 Nm Elutrustning # Drifttspänning: 400 – 480 V, 100 A # Anslutningseffekt: 36 kVA Mått # Totalmått: Längd = 5 300 mm med spånsug, Bredd = 2 300 mm, Höjd = 3 650 mm # Vikt: 9 000 kg Huvudfunktioner och kapacitet: # Vertikal konstruktion: Optimerad spånavledning och enkel lastning/lossning. # Styrsystem: GE Fanuc FS 32i B. # Hög precision: Positioneringsnoggrannhet i X,Z-axlar ±0,001 mm (Heidenhain linjärskalor). # Huvudspindel: Hög effekt och brett varvtalsområde. # Processkontroll: Mätprob Marposs T25. # Automatiserad lastning/lossning: Emag O-Type, detaljer matas och tas ut via integrerad automation. # Driven verktyg: Möjlighet till borrning och fräsning utökar bearbetningsområdet. # Verktygsövervakning med reservverktygshantering. # Spånband & kylvätskefiltrering: Mikronfilter med "pappersfilter" och 40 bars pumpar (kan filtrera två maskiner). # Fullt innesluten arbetsyta, belysning i arbetsområdet. # Dokumentation: Elektronisk tillgänglig, bok ej komplett. Maskinstatus: IGÅNG

Skick: reparationsbehov (begagnad), Tillverkningsår: 2006, Funktionalitet: ej fungerande, maskin-/fordonsnummer: 00592, Tekniska egenskaper: Arbetsområde # Max diameter på spännskenan: 200 mm # Max bearbetningsdiameter: 130 mm # Max arbetsstyckslängd: 110 mm # X-axelns rörelse: 400 mm / Snabbgång i X: 60 m/min # Z-axelns rörelse: 200 mm / Snabbgång i Z: 30 m/min # Standard sluten automation (antal laddningsbon för arbetsstyckediameter: 14/(80...200), 18/(30...160), 30/(30...85)) Ncedpfx Aoxwlbxslfou Huvudspindel # Spindel enligt DIN 55026: Storlek 6 # Max varvtal: 7500 rpm # Effekt vid 100 / 40 % intermittens: 18 / 27 kW # Vridmoment vid 100 / 40 % intermittens: 202 / 303 Nm Verktygshållare med motoriserade verktyg # Cylindrisk hållare enligt DIN 69880: 12 - VDI40 # Antal positioner: 12 # Max verktygslängd inkl. hållare: 190 mm # Max varvtal: 6000 rpm # Max vridmoment vid 10 % intermittens: 37 Nm, 25 %: 26 Nm, 100 %: 14 Nm Elutrustning # Driftsäkring: 3x 400 - 480 V, 50A # Anslutningseffekt: 31 kW Mått # Totalmått: Längd = 2680 mm (3820 mm med spåntransportör), Bredd = 2040 mm, Höjd = 2400 mm # Vikt: 5500 kg Huvudfunktioner och kapaciteter: # Vertikal konstruktion: Optimal spånavgång och enkel lastning/lossning. # Styrsystem: GE Fanuc Series 18i TB. # Hög precision: Positionsnoggrannhet i X, Z och Y ±0,001 mm med Heidenhain linjalsystem. # Huvudspindel: Hög effekt och brett varvtalsområde. # Automatisk laddning/lossning: Integrerad automation för matning och hämtning av detaljer. # Driven verktyg: Möjlighet till borr- och fräsoperationer. # Spåntransportör # Dokumentation: Elektronisk saknas / Bok medföljer Maskinstatus: EJ FUNGERANDE # Motor till driven verktyg trasig # Reduktor till driven verktyg trasig
