Fräs - universal

Emco FB-5

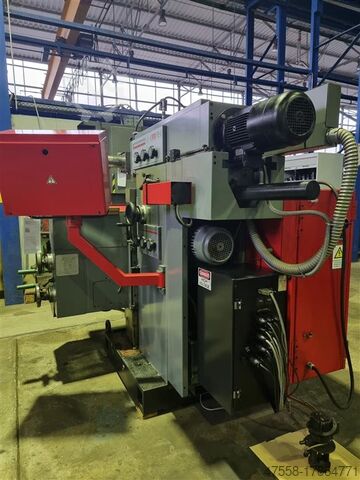

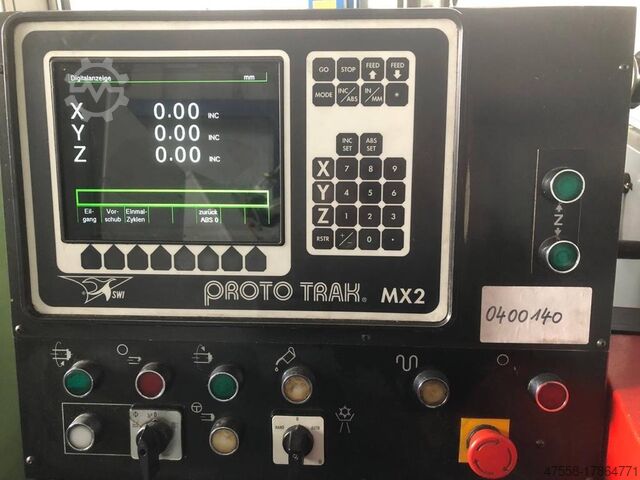

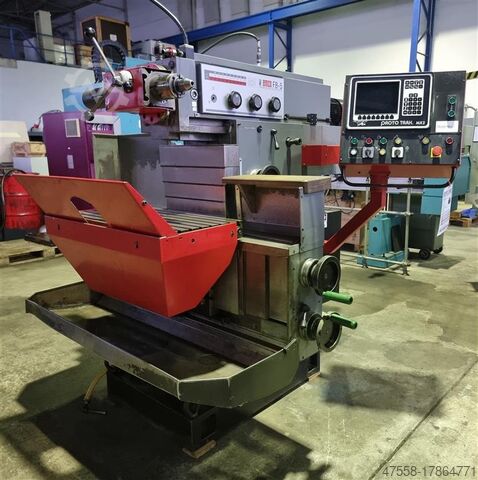

Skick: begagnad, Tillverkningsår: 1997, Funktionalitet: helt fungerande, maskin-/fordonsnummer: F4N K5 105, Emco FB5; årsmodell 1997; tillbehör: motspindelhuvud + ca 10 st SK 40 verktygshållare; Prototrac-styrning Bjdsyctq Hspfx Ac Eecu

Skick: färdig att användas (begagnad), Tillverkningsår: 1995, Mostana 1M63 x 3000 mm plansvarv med spindelgap Bcjdpewf Sfvsfx Ac Eeu Max avstånd mellan spetsar: 3000 mm Max svarvdiameter över bädd: 700 mm Max svarvdiameter över tvärslid: 350 mm Max svarvdiameter i gap: 900 mm Spindelhål: 105 mm Spindelvarvtal: 10–1250 rpm Spindelmotor: 15 kW Tvärslidsrörelse: 400 mm Tillverkningsår: 1995 Maskinen levereras med: - Sony LH70 2-axlig digital avläsning - Låsbart chuckskydd - Konisk svarvning via compoundslide - 500 mm 4-backschuck - 390 mm 3-punkts fast följarstöd - Snabb matning med el-motor - Fyrvägs verktygshållare - Växelhjul - Kylvätskesystem Till salu hos *Jet Machinery Ltd* Jet Machinery lager nr: #78739 Maskinens serienummer: 1688 Pris: £14,950.00 + moms Vi har lagt stor vikt vid att uppgifterna ovan är så korrekta som möjligt, men kan ej lämna någon garanti för detta. Vi rekommenderar köpare att själva kontrollera viktiga detaljer. Arbetsmiljölagen (1974): Det är inte praktiskt möjligt för oss som leverantör att garantera att maskinen uppfyller alla skyddskrav enligt lagen för just din tillämpning. Köparen skall därför se till att maskinen inspekteras av skyddsspecialist före användning.

Skick: bra (begagnad), Tillverkningsår: 1996, Fräsmaskin, universalfräs, verktygsfräs, borr- och fräsmaskin -Tillverkare: EMCO, fräsmaskin med digital display och hydraulisk fastspänning Bodpjxvraxjfx Ac Eecu -Uppspänningsbord: 800 x 400 mm -Uppspänningsbord: vridbart/lutbart/svängbart -Rörelse X/Y/Z: 600/400/400 mm -Spindelupptagning: SK40 med hydraulisk fastspänning -Tillbehör: inkl. 9 st verktygshållare, se bilder -Varvtal: från 63 - 3150 varv/min -Matning X/Y: 16–800 mm/min -Matning Z: 8–400 mm/min -Pinoldrag: 100 mm -Snabbbförflyttning X/Y: 2000 mm/min -Snabbbförflyttning Z: 1000 mm/min -Kylsystem: ja -Mått: 1740/1670/H1940 mm -Vikt: 2200 kg

Skick: begagnad, Tillverkningsår: 2007, Svängdiameter 300 mm Svangdiameter över bädd 430 mm Svangdiameter över släde 300 mm Styrsystem SIEMENS, SINUMERIK 840 D Rörelseväg – X 160 mm Rörelseväg – Z 510 mm Max. arbetsstyckslängd 480 mm Genomgångshål huvudspindel 53 mm Huvudspindelns varvtal 0 - 7000 varv/min Spindelhuvud DIN 55026 A2-5 Vridmoment vid spindeln 100 Nm Huvudspindelmotor 15 kW Motspindel genomgångshål 53 mm Motspindelns varvtal 0 - 7000 varv/min Spindelhuvud DIN 55026 A2-5 Vridmoment vid motspindel 100 Nm Motspindelmotor 15 kW C-axel upplösning 0,001° C-axel snabbgång 1000 varv/min Verktygsväxlare 1 x 12 positioner Antal drivna verktygsstationer 1 x 12 Verktygsupptagning Cylindrisk skaft (DIN 69880) VDI 25 Bcodpewx R Rkofx Ac Eeu Varvtal för drivna verktyg 0 - 8000 varv/min Vridmoment 16 Nm Effekt 4 kW Matningskraft X/Z-axel 4000 / 6000 N Snabbgång X-axel 24 m/min Snabbgång Z-axel 30 m/min Total effektbehov 38 kVA Maskinvikt ca. 4 t Maskinens mått L x B x H 2,65 x 1,84 x 2,32 m Tillbehör: Spännhylsuppsats 173 E på huvudspindel, Spännhylsuppsats 163 E på motspindel, Stångmagasin Fabr. FMB, Typ turbo 3-36/3200 A, Årsmodell 2018 för stångdiameter upp till 36 mm och stånglängder upp till 3200 mm; Diverse verktygshållare för revolver (inga drivna), Kylmedelsanläggning.

Skick: färdig att användas (begagnad), maskin-/fordonsnummer: 5722, Borduppspänningsyta: 190 x 710 mm Bordrörelse x: 390/360 mm Bordrörelse y: 150 mm Bordrörelse z: 280 mm Spindelinfästning: SK 40 Bjdsflrg Tepfx Ac Ejcu Spindelvarvtal: 100 - 3100 varv/min Matning, längs: 0 - 600 mm/min Elanslutning: 380 V, ca 1,5 kW Platsbehov: 1400 x 1200 x 1500 mm Vikt: ca 680 kg

Skick: bra (begagnad), Tillverkningsår: 1994, Funktionalitet: helt fungerande, matare längd X-axel: 1 050 mm, matningslängd Y-axel: 360 mm, matningslängd Z-axel: 500 mm, rörelseavstånd X-axel: 1 050 mm, Y-axelns rörelse: 360 mm, rörelseavstånd Z-axel: 500 mm, totalvikt: 3 000 kg, Utrustning: dokumentation / manual, Tiger FO 135 universell fräsmaskin Beskrivning Maskinen köptes ny 1994 och har endast gått få driftstimmar. Fräsmaskinen är fullt funktionell. Axelrörelserna är jämna och gejdrarna är i gott skick. Dessa är utrustade med ett automatiskt smörjsystem. Bordet är i gott skick och visar knappt några tecken på slitage. Maskinen har även ett digitalt positionssystem (DRO) för 3 axlar, vilket möjliggör arbete med fräskompensering och återkommande mätbearbetning. Både maskinen och DRO:n levereras med bruksanvisningar. Tekniska specifikationer • Bordets mått: 1 400 x 340 mm, 4 T-spår • Automatisk rörelse: ➢ Längsgående X 1 050 mm ➢ Tvärgående Y 360 mm ➢ Vertikalt Z 500 mm • Fixering av spindelkon: ➢ Vertikal axel ISO 40, automatisk låsning ➢ Horisontell axel ISO 40, manuell låsning • Spindelvarvtalsområde: ➢ Vertikal axel 33 ÷ 1 560 rpm, 12 hastigheter ➢ Horisontell axel 35 ÷ 1 550 rpm, 12 hastigheter • Installerade motorer: ➢ 5 kW vertikalspindelmotor ➢ 7,5 kW horisontalspindelmotor ➢ Likströmsmotor 15 Nm • Variabla matningshastigheter Steglös hastighet 0 ÷ 1 500 mm/min • Snabbinmatning ➢ Längs och tvärs 3 000 mm/min ➢ Vertikalt 1 500 mm/min • Universalhuvud med manuell axelsänkning, 80 mm • Automatisk smörjning med pump • Lågspänningsstyrning på sidomonterad tryckknappspanel • Stjärn/triangelstart • Magnetiskt överströmsskydd från Siemens • Nettovikt 3 000 kg • Maskinens mått (för transport) ➢ Bredd 2 300 mm ➢ Djup 2 900 mm ➢ Höjd 2 400 mm Bcedjrqwbijpfx Ac Eeu Tillbehör • Motstöd för skäraxel • Skäraxel ø32 mm

Skick: begagnad, TEKNISKA DATA - Max. kugghjulsfräsmodul: 1,5 [mm] - Max. kugghjulsfräsdiameter: 70 [mm] - Max. kugghjulsfräslängd: 100 [mm] - Max. arbetsstyckets längd: 200 [mm] - Minsta antal kuggar för kugghjulsfräsning: 3 Bcjdouhbpljpfx Ac Esu - Antal gängor på snäckan (specialtillbehör): 1 - Stigningsvinkel: 0–90 [°] - Max. fräsverktygsdiameter: 50 [mm] - 11 fräsverktygs normala hastigheter - Normal maskinhastighet: 226–2100 [varv/min] - Effekt: 1,5 [kW] - Nettovikt: 1035 [kg].

Skick: ny, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 600 mm, Y-axelns rörelse: 480 mm, rörelseavstånd Z-axel: 310 mm, spindelhastighet (max): 2 000 varv/min, spindelhastighet (min.): 40 varv/min, fjäderpenndrag: 120 mm, total höjd: 1 820 mm, total bredd: 1 780 mm, total längd: 1 400 mm, bordbredd: 500 mm, bordlängd: 900 mm, arbetsstyckets vikt (max.): 190 kg, avstånd från bord till spindelcentrum: 390 mm, Utrustning: dokumentation / manual, Bordytans storlek (vinkelbord): 900 x 500 mm Max. arbetsstyckets vikt: 190 kg Rörelseområde X: 600 mm Rörelseområde Y: 450 mm Rörelseområde Z: 380 mm Pinolrörelse Z1: 120 mm Varvtalsområde: 40 - 2000 varv/min Växellågssteg: 18 Drivningseffekt: 3,75 kW Verktygskona: SK 40 (DIN 69871A) Vikt ca.: 1560 kg Inklusive omfattande standardtillbehör, bl.a.: Arbetsutrymmeskapsling 3-axlig digital avläsning CONTUR Hydraulisk verktygslås för vertikalspindel, verktygshållare SK 40, DIN 69871A, dragbult DIN 69872, inklusive hydraulaggregat Övervakad spindelskydd 3 st. konventionella handrattar Komplett elektrisk utrustning för 400 V, 50 Hz trefasström Kulskruvar för X-, Y- och Z-axlar Vertikalfräshuvud Fast vinkelbord 900 x 500 mm uppspänningsyta Svangordning för vertikalfräshuvud LED-maskinlampa Skyddsdamasker för de vertikala och horisontella gejderbanorna Automatisk centralsmörjning för axlar och kulskruvar Kylvätskesystem med pump Sats (4 st.) lagringselement Inklusive paket med verktygshållare bestående av: 1 x spännhylschuck ER40 7 x spännhylsor (Ø 6, 8, 10, 12, 16, 20, 25 mm) Bcodpfx Acjhu Rwfe Esu

Skick: begagnad, Tillverkningsår: 2002, Svarvdiameter 630 mm Svarvlängd 3000 mm Svingdiameter över supportsadel 480 mm Varvtal 9 - 1800 varv/min Spindelgenomgång 83 mm Pinolupptagning i dubbdocka MK 6 Total effektbehov 22 kW Maskinvikt ca. 5400 kg Platsbehov ca. 5250 x 1900 x 1750 mm Utrustning: - Digital avläsning - 3-back chuck Ø315 mm ROTA-S PLUS Bjdpfewz Rvlex Ac Escu - MULTI-FIX snabbytessystem - Digital varvtalsvisning - Kylvätskesystem - Snabbmatning längs och tvärgående - Fasta och medföljande dubbar - Följspets - Chuckskydd - Spånskyddsbakvägg - Maskinbelysning - Maskinfötter - Bruksanvisning

Skick: begagnad, Tillverkningsår: 1985, x-axelrörelse 485 mm y-axelrörelse 385 mm z-axelrörelse 380 mm Bordets uppspänningsyta 800 x 460 mm Spindelinfästning SK 40 Styrning CONTOUR 1 Spindelvarvtal 50–2500 varv/min Matningar 10–1000 mm/min Snabbmatning 2 m/min Bcsdpotqqllofx Ac Eju Bordslast 600 kg Pinolslag 80 mm Totalt effektbehov 7,5 kW Maskinvikt ca 2,0 t Mått L x B x H 2,4 x 1,7 x 1,98 m Utrustning: Vertikalhuvud med hydraulisk verktygsväxlare och utdragbar pinol, fast bord, kylvätskesystem - Rörelser för X/Y/Z kan även styras via handrattar -
