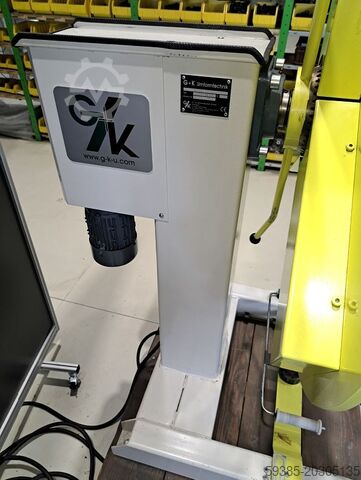

Rullmatare

G + K Umformtechnik GmbH WVS 150/L

max. remsbredd = 150 mm
remstjocklek 0,1 till 3,6 mm

Denna WVS/L 150 elektroniska rullmatare utmärks av hög matningsprestanda och precision. Den är lämplig för alla material och matningslängder. Kärnan i maskinen utgörs av två precisionsslipade rullar, som drivs och positioneras via ett förspänt kugghjul och en AC-servomotor. Dessa rullar kan hårdkromas för ökad slitagesresistens.

Den övre matarullen erbjuder följande funktioner:
Den kan lyftas manuellt eller automatiskt för att trä eller rikta remsmaterialet. Lyftavståndet är steglöst justerbart.

En pneumatisk cylinder och ett mekaniskt parallellkompensationssystem pressar den övre rullen mot remsan parallellt med den undre rullen, med en förvalbar kraft. Detta möjliggör matning av remsan även i en sned eller offset-position.

Detta gör att den övre rullen automatiskt kan anpassa sig efter aktuell remstjocklek inom det tillåtna remstjockleksområdet.

Maskinen är mycket användarvänlig. Dessutom matas remsan in mycket skonsamt, vilket till stor del eliminerar risken för skador på remsan. Jämfört med andra matningsmetoder är ljudnivån under drift mycket låg.

Sidostyrningen av remsan sker via rullar placerade vid maskinens in- och utgång, vilka är justerbara med handhjul.

Rullinloppet, som ges av en rullbur, stöttar remsloopen vid rullmatningen. Detta säkerställer att remsan löper jämnt in i rullmatningsenheten.

AC-servomotorn styrs av en PLC. Detta styrsystem kan programmeras via INDRAMAT-manöverpanelen (se bifogad beskrivning). Styrsystemet, samt tillhörande elektriska komponenter, är placerade i ett separat styrskåp.
Följande parametrar är programmerbara:
Iodpfx Ajxnzitehvobc

- Matningslängd i längdenheter
- Maxhastighet i %
- Inställningsnoggrannhet
- Max acceleration i %
- Arbetsriktning
- Korrigering av rullens diameter
