Cylindrisk slipmaskin

Grindex BSE

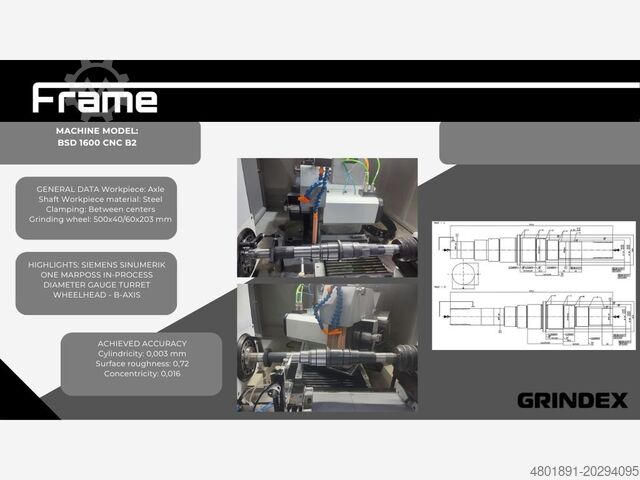

Serie BSD – Universal utvändig rundslip, medelstor till stor

Avstånd mellan spetsar: 700 / 1000 / 1600 / 2500 / 3000 mm.
Spetshöjd: 175 / 225 / 275 / 400 mm.
Max. arbetsstyckesvikt: upp till 500 kg.
Max. slipskivediameter: Ø 750 mm. Revolversliphuvud med upp till 4 spindlar.
Tillval axlar/funktioner: C-axel (arbetsstyckerotation, gängslipning/ovalitet). Styrsystem PLC (NC) / CNC.
Användningsområden: Utvändig rundslipning, planslipning, konisk slipning, gängslipning, profilsvarvning; även kombination med inslip (ID) möjligt.

Serie BSE – Universal utvändig rundslip för stora/långa detaljer

Avstånd mellan spetsar: 1500 / 3000 / 4000 mm.
Hfsdpfjxnmrtjx Ahven
Spetshöjd: 315 / 400 mm.
Max. arbetsstyckesvikt: upp till 2500 kg.
Max. slipskivediameter: Ø 900 mm. Revolversliphvud med upp till 4 spindlar.
Tillval axlar/funktioner: C / B / U / Q (bl.a. svängbar arbetsstycksupptagning, svängchuck). Styrsystem PLC (NC) / CNC.
Användningsområden: Idealisk för singeluppriggning av komplexa utvändiga bearbetningar med hög formnoggrannhet.

Kärnteknik (båda serier)

Maskinbädd: Gjutjärn, ribbad, naturligt åldrad; plan-/V-gejdrar, handskrapade, antifriktionsbeläggning. Kulskruvar X/Z, AC-servomotorer, linjära mätskala.
Sliphvud: vänster/höger/fasta vinklar; revolver upp till 4 spindlar; automatisk dynamisk balansering från Ø 250 mm.
Dubbdocka: hydraulisk öppning, ställbar kraft, korrigering av konfel. W-axel som tillval.
Invändig bearbetning (tillval): Rem- eller HF-spindlar, direktdrift, vattenkylning.
Styrning: PLC (NC) eller CNC, grafiskt gränssnitt, dataexport för processanalys.

Tillval & Periferi

Dressering: CNC/manuell; enfas, flerfas, diamantvals/skivor; Y-axel för valsprofilering.
Mätning & övervakning: In-process/post-process-mätning, axiell touch-probe, spår/crash/avjämnings/positionskontroll.
Uppspänning & fixturer: Mellan spetsar, chuck, drivdorn, plansdrift, kraftaktiverade spännsystem, linetter (fint inställbara, självcentrerande).
Slipmedel: Keramik, CBN, diamant.
Automation: Integrerat gantry- eller robotinlastning möjlig.

Finansiering
Leasing/finansiering möjlig: 24 månader.
