Ball Roller spindel

STAR Micronics

Skick: mycket bra (begagnad), Star SA-12 längdsvarvautomat Tekniska data Snabbmatning (X, Y, Z, ZB): 370 mm Maximal matning vid svarvning (X, Y, Z, ZB): 270 mm Minsta inställningsenhet (X, Y, Z, ZB): 120 mm Bearbetningskapacitet Maximal svarvdiameter: 13 mm Maximal spindelstocksslag: 140 mm Maximal borrkapacitet: 7 mm Maximal gängkapacitet vid borrning: 7 mm Maximal gängskärningskapacitet: M6 x P1.0 Huvudspindel Spindelvarvtal: 500 – 12 000 varv/min Drift: Spindeldrift Huvudspindelmotor: 2,2 / 3,7 kW Indexeringsvinkel för huvudspindel: 1° eller 15° Huvudspindelgenomgång: 20 mm Verktygssläde Typ: Linjärsläde Antal verktyg: 6 verktyg Antal drivna verktyg: 3 verktyg (spännhylsa: ER 11) Drivna verktyg Spindelvarvtal: 1970 / 2330 varv/min Max. borrkapacitet: 4 mm Max. fräskapacitet: 4 mm Avgriparspindel Max. spänningsdiameter: 13 mm Max. detaljlängd för utmatning framåt: 85 mm Max. upplossningslängd: 30 mm Spindelvarvtal: 500 – 8 000 varv/min Avgriparspindelmotor: 0,5 kW Val av verktyg: 4 verktyg Max. borrkapacitet: 4 mm Max. gängkapacitet: M3 x P0,5 Strömförsörjning Spänning: 3 fas 200/220 V Frekvens: 50/60 Hz Iijdpfx Aswi Ty Asg Reh Effekt: Genomsnitt: 6,0 KVA TILLBEHÖR I LEVERANSEN Bland annat: (icke uttömmande lista): STAR SA-12 längdsvarvautomat Styrsystem: Fanuc Series 18i-T Brandsläckningssystem Kylvätskebehållare Transformator LNS stångmagasin Exakt leveransomfattning enligt bildserie Vi ansvarar ej för uppgifternas korrekthet, fullständighet eller aktualitet.

Tillverkningsår: 2006, skick: mycket bra (begagnad), STAR ECAS 32 T CNC-svarvautomat - Mycket gott skick - Omfattande tillbehör medföljer - Utförligare bildserie finns i PDF-katalogen TEKNISKA DATA Max. bearbetningsdiameter: 32 mm Max. längdrörelse huvudslid: 350 mm Verktygshållare: Första revolver: 10 stationer Andra revolver: 10 stationer Antal svarvverktyg: Max. 2 verktyg/station Verktygsskaft: 16 mm Bomhållare: Antal verktyg: Max. 3 verktyg/station Max. borrkapacitet: 23 mm Max. gängkapacitet: M12 X P1.75 Max. snittkapacitet: M12 X P1.75 Drivna verktyg: Antal verktyg: Max. 2 verktyg/1 station Iedpfx Agsl R Ix Sj Reih Max. borrkapacitet: 10 mm Max. gängkapacitet: M8 X P1.25 Max. fräskapacitet: 12 mm Max. spårfräskapacitet: 2 mm X 10 mm Huvudspindel minsta indexeringsvinkel: 0,01° Huvudspindelvarvtal: 7 000 rpm Drivna verktyg spindelvarvtal: 5 700 rpm Kylvätskebehållare: 230 l Mått: 3175 x 1745 x 1860 mm Centrumhöjd: 1084 mm Vikt: 5 700 kg Effektförbrukning: 8,0 KVA Ingen garanti lämnas för uppgifternas riktighet, fullständighet eller aktualitet.

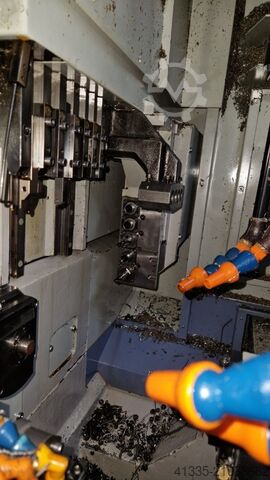

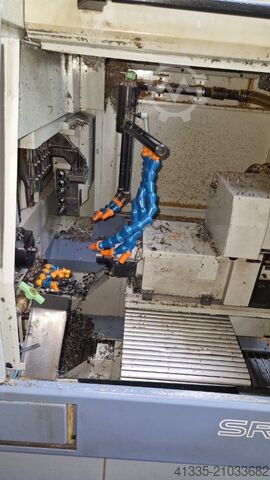

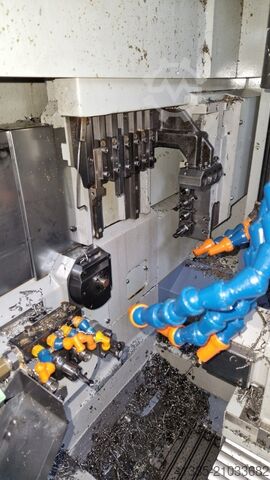

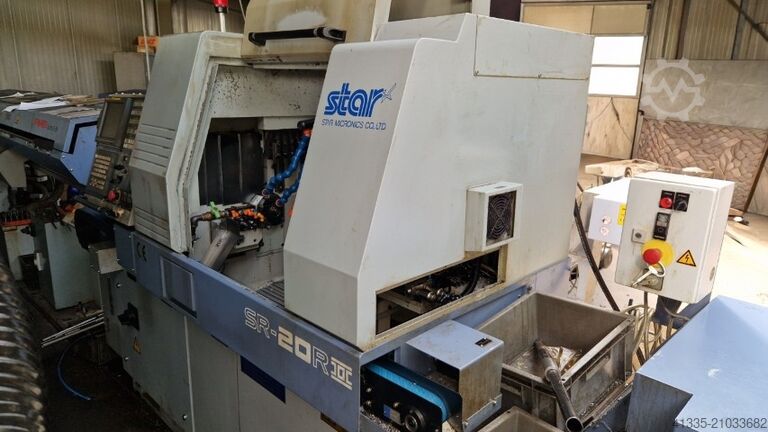

Skick: mycket bra (begagnad), STAR SR-20R längdsvarvautomat TEKNISKA DATA Spindelgenomgång: 20 mm Svarvlängd: 205 mm Varvtalsområde – spindel: 500 – 12 000 varv/min Drivkraft, spindelmotor: 2,2 / 3,7 kW Rörelse X: 265 mm Varvtalsområde, motspindel: 500 – 8 000 varv/min Drivkraft, motspindelmotor: 1,5 / 2,2 kW C-axel: 0,001° 19 verktygsplatser: Linjär verktygshållare, frontenhet, bakbearbetning INGÅENDE I ERBJUDANDET Bland annat: (ej fullständig lista): STAR SR-20R längdsvarvautomat LNS stångmagasin Transformator Iisdpfx Agsu Hkh Rj Roh Kylvätskebehållare Exakt erbjudandeomfattning enligt bildmaterial Vi garanterar inte uppgifternas riktighet, fullständighet eller aktualitet.

Skick: bra (begagnad), STAR SV-32 CNC längdsvarvautomat TEKNISKA DATA Huvudspindel, stånggenomgång: 32 mm Rörelseområde: 310 mm Spindelvarvtal: 7 000 varv/min Spindeleffekt: 7,5 kW Minsta upplösning, C-axel: 0,01 ° Motspindel, stånggenomgång: 32 mm Spindelvarvtal: 7 000 varv/min Spindeleffekt: 7,5 kW Upplösning, C-axel: 0,01 ° Revolver: Antal verktyg: 10 Varav drivna: 10 Varvtal för drivna verktyg: 5 700 varv/min Effekt drivna verktyg: 2,8 kW Verktygshållare: Antal verktyg: 4 Varav drivna: 3 Varvtal för drivna verktyg: 6 000 varv/min Vikt och mått: Vikt: 3 800 kg Mått: 2 700 x 1 400 x 2 400 mm ERBJUDANDETS OMFATTNING i urval, bland annat: Styrsystem: Fanuc Brandsläckningssystem: Siemens Iijdpfx Aou Uicyeg Roh Oljedimavskiljare: Donaldson Transformator Högtryckspump Detaljtransportör Spåntransportör Exakt erbjudandeomfattning enligt bildserie Vi ansvarar inte för riktighet, fullständighet eller aktualitet i uppgifterna.

Skick: mycket bra (begagnad), Tillverkningsår: 2007, STAR ECAS 12 CNC långsvarvautomat TEKNISKA DATA Maximal bearbetningsdiameter: 13 mm Maximal huvudstocksrörelse: 205 mm Maximal borrkapacitet: Stationärt verktyg: 10 mm Drivna verktyg: 8 mm Maximal gängkapacitet: Stationärt verktyg: M8 x P1.25 Iijdpfx Agewf Aclo Rsh Drivna verktyg: M6 x P1.0 Maximal fräskapacitet: 10 mm Maximal gängskärningskapacitet: M8 x P1.25 Maximal spårningskapacitet: 1,5 x 4 mm Matningshastighet: Z1, X1, Y1, Z2, X2, Z3, X3, Y3: 18 000 mm/min C1, C2: 194 400°/min Maximal svarvmatning: Z1, X1, Y1, Z2, X2, Z3, X3, Y3: 18 000 mm/min C1, C2: 194 400°/min Minsta inställningsinkrement: X1, X2, X3: 0,001 mm Z1, Z2, Z3, Y1, Y3: 0,001 mm C1, C2: 0,001° Spindelhastighet: 12 000 varv/min Indexeringsvinkel: 0,01° Mått: 2588 x 1150 x 1765 mm Centrumhöjd: 1040 mm Vikt: 3500 kg ERBJUDANDETS OMFATTNING Bland annat: (Ej fullständig uppräkning): Star Ecas 12 CNC svarvautomat Kylvätsketank/pump Högtrycksanläggning Transformator Bruksdokumentation Exakt leveransomfång enligt fotodokumentation Ingen garanti lämnas för uppgifternas riktighet, fullständighet eller aktualitet.

Skick: bra (begagnad), STAR SV-20 CNC-svarvautomat TEKNISKA DATA FÖR STYRAXLAR Snabbmatning X,Y: 15 000 mm/min Snabbmatning A,B: 15 000 mm/min Snabbmatning Z1,Z2,E: 18 000 mm/min Snabbmatning C: 90 000°/min Minsta inställningsenhet: 0,001 mm Minsta inställningsenhet, C-axel: 0,001° BEARBETNINGSKAPACITET Max. svarvdiameter: 20 mm Max. spindeldockans slag: 205 mm Max. borrkapacitet: Stationär: 14 mm; Driven: 8 mm Max. gängkapacitet: Stationär: M10 x P1,5; Driven: M6 x P1,0 HUVUDSPINDEL Spindelvarvtal: 500–10 000 varv/min Drivning: Spindeldrift Huvudspindelmotor: 3,7 / 5,5 kW Huvudspindelns borrning: 26 mm MOTSPINDEL Max. inspänningsdiameter: 20 mm Max. detaljlängd för utmatning framåt: 150 mm Max. lossningslängd: 75 mm Spindelvarvtal: 500–10 000 varv/min Motspindelmotor: 2,2 / 3,7 kW Indexeringsvinkel: 1°, 15° Iijdpfx Aeiq Dp Njg Rjh KONFIGURATION Driftläge: Högerställd Dimensioner: 2670 x 1375 x 1650 mm Vikt: 3 400 kg Vi ansvarar inte för riktighet, fullständighet eller aktualitet i uppgifterna.

Skick: bra (begagnad), Tillverkningsår: 1996, Funktionalitet: helt fungerande, STAR SH-12 CNC längdsvarv TEKNISKA DATA Svarvdiameter: 13 mm Spindelslag: 140 mm Varvtal: 400 – 10 000 varv/min Spindeleffekt: 1,5 kW Antal verktyg: 5 Antal verktyg i revolvern: 3 Maskinens mått: 1500 x 950 x 1650 mm Iiedpfxjvllmhj Ag Rjh Vikt: Ca 950 kg INGÅENDE UTRUSTNING Bland annat: (ej fullständig uppräkning) STAR SH-12 CNC svarvautomat Stångmagasin Kylmedelspump Transformator Den exakta utrustningsomfattningen framgår av bildserien. Vi ansvarar ej för riktighet, fullständighet eller aktualitet i uppgifterna.

Skick: bra (begagnad), TEKNISKA DATA AXLAR Snabbmatning X,Y: 15000 mm/min Snabbmatning A,B: 15000 mm/min Snabbmatning Z1,Z2,E: 18000 mm/min Snabbmatning C: 90000°/min Minsta inställningsenhet: 0,001 mm Minsta inställningsenhet, C-axel: 0,001° BEARBETNINGSPRESTANDA Max. svarvdiameter: 20 mm Max. spindellådstyrning: 205 mm Max. borrkapacitet: Stationär: 14 mm; Driven: 8 mm Max. gängkapacitet: Stationär: M10 x P1,5; Driven: M6 x P1,0 HUVUDSPINDEL Spindelvarvtal: 500–10000 rpm Drivning: Spindeldrift Huvudspindelmotor: 3,7 / 5,5 kW Genomgångsdiameter huvudspindel: 26 mm MOTSPINDEL Max. uppspänningsdiameter: 20 mm Max. detaljlängd för utmatning framåt: 150 mm Max. lossningslängd: 75 mm Spindelvarvtal: 500–10000 rpm Motspindelmotor: 2,2 / 3,7 kW Indexeringsvinkel: 1°, 15° KONFIGURATION Operationsläge: Högerhänt Dimensioner: 2700 x 1400 x 2400 mm Vikt: 3400 kg LEVERANSOMFATTNING Bland annat: (inte fullständig lista) Styrsystem: Fanuc Brandsläckningssystem: Siemens Oljetåkeavskiljare: Donaldson Ijdpeu Uic Tsfx Ag Rsih Transformator Hydraulaggregat Detaljtransportör Spåntransportör Stångmagasin: LNS Verktygshållare Exakt leveransomfattning enligt bildserie Ingen garanti för korrekthet, fullständighet eller aktualitet för angivna uppgifter.

Skick: begagnad, STAR SW 20 är en CNC-svarv för längdsvarvning med hög precision, stor noggrannhet och tillförlitlighet. Kapacitet: 11 axlar, 2 spindlar, maximal bearbetningsdiameter 20 mm, motspindel upp till 10 000 varv/min. Tekniska data: huvudspindel 3,7 kW, drivna verktyg 1,2 kW (8 000 varv/min), släde med 7 och 5 positioner, motbearbetning med 8 verktyg (6 drivna), snabbmatning 35 m/min, anslutning 50 Hz 3x380 V, vikt ca 3400 kg, mått L2600×B1150×H1765 mm. Utrustning: stångmagasin, lampa, kylaggregat 150 l, olje-imavskiljare ELBARON, stånggränssnitt. Uppnår snäva toleranser. Användningsområden: fordonsindustri, urmakeri, verktygstillverkning, flyg- och medicinteknik. Isdpfx Agoz R Nqke Rsih

Skick: begagnad, Tillverkningsår: 2010, Stångdiameter 20 mm Spindelgenomgång 24 mm Svarvlängd 350 mm Varvtal 10 000 varv/min Iisdpfszrh Ecex Ag Reh Styrsystem CNC Siemens 840Di/Yaskawa C-axel 0,01° Avlastningsstation 20 mm Varvtal 10 000 varv/min C-axel 0,01° Snabbrörelse 20 m/min Revolverhuvud (x-faldigt) 3 x 8 + (3 x Y-axel) Total effektbehov 5,5 kW Maskinvikt ca 4 850 ton Utrymmesbehov ca 3,2 x 1,75 x 1,9 + FMB m CNC-långsvarvautomat Star ECAS 20T (12 axlar) med 2 spindlar och 3 revolverhuvuden samt lastmagasin FMB.
