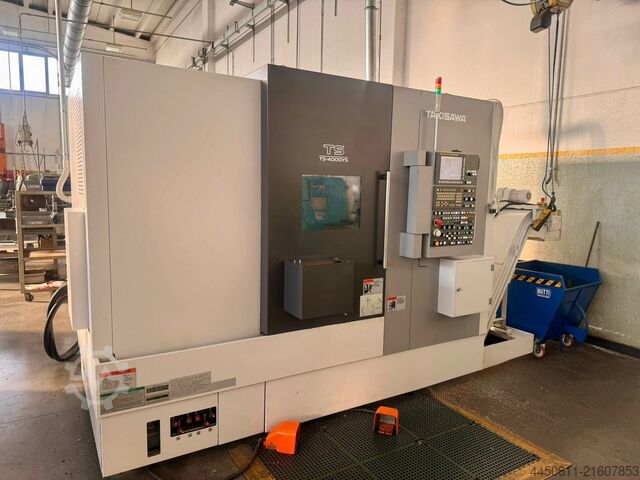

CNC-svarv

Takisawa TS-4000YS

Skick: färdig att användas (begagnad), Tillverkningsår: 2021, spindelhastighet (max): 4 200 varv/min, rörelseavstånd X-axel: 267 mm, Y-axelns rörelse: −49 mm, rörelseavstånd Z-axel: 840 mm, total höjd: 2 300 mm, totalvikt: 6 200 kg, styrtillverkare: FANUC, kontrollermodell: Series 32i-Model B, Denna 3-axliga Takisawa TS-4000YS tillverkades år 2021. Den har en robust ram på 6200 kg med en 30° lutande bädd för stabilitet och precision. Viktiga specifikationer inkluderar en 22 kW huvudspindel, 618 Nm vridmoment och snabba traverser på upp till 30 m/min. Den är utrustad med en dubbelspindel, Y-axel och en revolver med 15 positioner för mångsidig bearbetning. Om du är ute efter högkvalitativa svarvfunktioner kan du överväga Takisawa TS-4000YS-maskinen som vi har till salu. Kontakta oss för mer information. Ytterligare utrustning • LNS-stångmatargränssnitt • Delfångare • Renishaw verktygsmätning (även huvud- och subspindel) • Kitagawa BB-250 hydraulisk chuck med 3 käftar – huvudspindel • Kitagawa SS1881K hydraulisk ihålig cylinder – huvudspindel • Kitagawa B-206 hydraulisk chuck med 3 käftar – subspindel • Kitagawa SS12640K hydraulisk ihålig cylinder – subspindel • 15-positions torn • Högpresterande kylvätskepump (520W) • Arbetslampa Maskinfördelar Kvalitativa maskinfördelar • Hög styvhet och inbyggd huvud- och subspindel möjliggör exakt och vibrationsfri bearbetning. • Hög prestanda och solid maskinbädd möjliggör spånavverkning i stora volymer. Tekniska maskinfördelar • Max svängdiameter: 600 mm • Max. Svarvdiameter och längd: Ø 370 x 750 mm • Max vridmoment: 618 nm Nedpfx Asx D Iu Isfmjwd • A-axel: 780 mm • Tråghål: Ø 82 mm • Antal verktygspositioner på revolverhuvud: 15 st • Max verktygshastighet: 6000 rpm • 3 st roterande verktyg (radial-axiell) • Livecenter 2 st • Statisk verktygshållare Extra information Maskinen är fortfarande strömförsörjd Dimensions Machine Depth 3000 mm

Skick: mycket bra (begagnad), Tillverkningsår: 2021, drifttimmar: 6 400 h, Funktionalitet: helt fungerande, svarvdiameter över tvärsliden: 600 mm, svarvlängd: 750 mm, svarvdiameter: 370 mm, spindelgenomgång: 82 mm, spindelhastighet (max): 4 200 varv/min, rörelseavstånd X-axel: 267 mm, Y-axelns rörelse: 120 mm, rörelseavstånd Z-axel: 840 mm, spindelmotorstyrka: 22 000 W, varvtal (max): 6 000 varv/min, total höjd: 2 300 mm, total längd: 3 000 mm, total bredd: 2 140 mm, svarvdiameter över slädens bädd: 370 mm, totalvikt: 6 200 kg, Stångdiameter (max.): 82 mm, Utrustning: dokumentation / manual, varvtal steglöst justerbart, TAKISAWA TS-4000YS FANUC 32i-B JAPAN Tillverkad i Japan Hög styvhet (6 200 kg vikt, 30° snett maskinstativ, släpskenor) - Inbyggd huvud- och subspindel - Hög styvhet och inbyggd huvud- och subspindel möjliggör exakt och vibrationsfri bearbetning - Huvudspindel 22 kW med max. vridmoment 618 Nm - Hög prestanda och solid maskinbädd möjliggör grovspånning med högt materialavskiljande - Y-axel Tekniska data: Kapacitet Max. svängdiameter Ø 600 mm Max. svarvdiameter och längd Ø 370 x 750 mm Genomgående hål: Ø 82 mm Spindel Axelhöjd från golv 1 140 mm Spindellager/spindelborrning Ø 140 / Ø 90 mm Spindelhuvud A2-8 Spindelvarvtal 4 200 rpm C-axel upplösning 0,001° Subspindel Axelhöjd från golv 1 140 mm Spindellager/spindelborrning Ø 90 / Ø 53 mm Spindelhuvud F-140 Spindelvarvtal 6 000 rpm C-axel upplösning 0,001° Rörelser och snabbgång Rörelser X-axel = 267 mm Z-axel = 840 mm Y-axel = -50 ~ +70 mm A-axel = 780 mm Nwjdpfx Aex Tf Rzofmsd Snabbgång X-axel = 30 m/min Z-axel = 30 m/min Y-axel = 10 m/min A-axel = 30 m/min Effekt Spindelmotor (30 min. / 100 % ED) AC 22 / 15 kW Max. vridmoment: 618 Nm (S3 25 %) Drivna verktyg Antal verktygsplatser i revolver 15 st Max. verktygsvarvtal 6 000 rpm Drivkraft (30 min. / 100 % ED) 7,5/3,7 kW Maximalt vridmoment 48 Nm Verktyg Platser för drivna verktyg 15 st Verktygssektion 25 x 25 mm För hålbearbetning Ø 40 mm Dimensioner Höjd 2 300 mm Djup (utan spåntransportör) 2 140 mm Bredd (utan spåntransportör) 3 000 mm Egenvikt 6 200 kg Inkluderar tillval: FANUC Data SERVER LNS stångmagasinsgränssnitt Detaljplockare Spåntransportör Renishaw verktygsmätning (huvud- och subspindel) Kitagawa BB-250 3-backig hydraulchuck – huvudspindel Kitagawa SS1881K hydrauliskt genomgående cylinder – huvudspindel Kitagawa B-206 3-backig hydraulchuck – subspindel Kitagawa SS12640K hydrauliskt genomgående cylinder – subspindel 15-positions revolver Högtryckskylpump (520 W) Arbetsbelysning 3+3 st drivna verktyg (radiella-axiella) Upplagsända Några statiska verktygshållare INGÅR EJ: 2 st SMW-chuckar (kan köpas till) Transport

Skick: begagnad, Tillverkningsår: 2015, TAKISAWA TS4000YS, år 2015 CNC-styrning: FANUC 32i-MODEL B Maximal svarvdiameter: 315 mm Maximal sväng över bädd: 600 mm Maximal svarvlängd: 735 mm X-axel slag: 267 mm Z-axel slag: 840 mm Y-axel slag: -50 mm / +70 mm A-axel slag: 780 mm Snabbmatning X-axel: 30 000 mm/min Snabbmatning Z-axel: 30 000 mm/min Snabbmatning Y-axel: 10 000 mm/min Snabbmatning A-axel: 30 000 mm/min Spindelnos: A2-8" Nwsdpswq Sf Tofx Afmjd Max. stångdiameter: 82 mm Spindelgenomgång: 94 mm Max. varvtal spindel: 4 200 rpm Spindeleffekt: 22 kW Motspindel nos: F140 Motspindel genomgång: 53 mm Max. varvtal motspindel: 6 000 rpm Motspindeleffekt: 11 kW Max. verktygshållarsektion: 25 mm Antal verktygsplatser: 15 Antal drivna verktygsplatser: 15 Max. varvtal drivna verktyg: 6 000 rpm Smörjoljetank kapacitet: 370 l Totalt effektbehov: 37 kVA Matningsspänning: 400 V Spåntransportör med maskin 5 drivna verktygshållare Vikt: 6 700 kg
