Laserskärmaskin

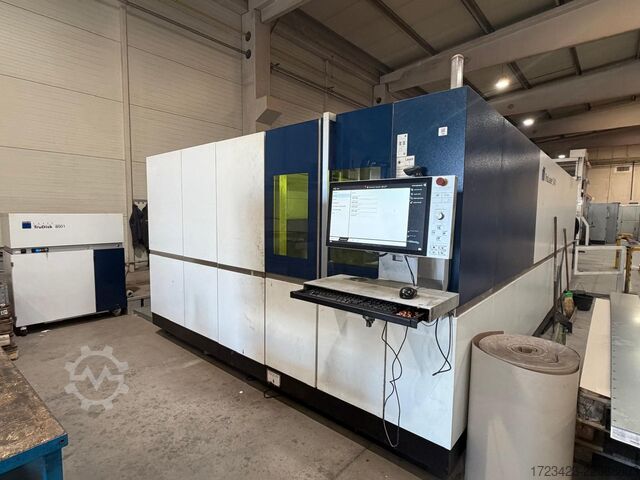

Trumpf TruLaser 5040 Fiber

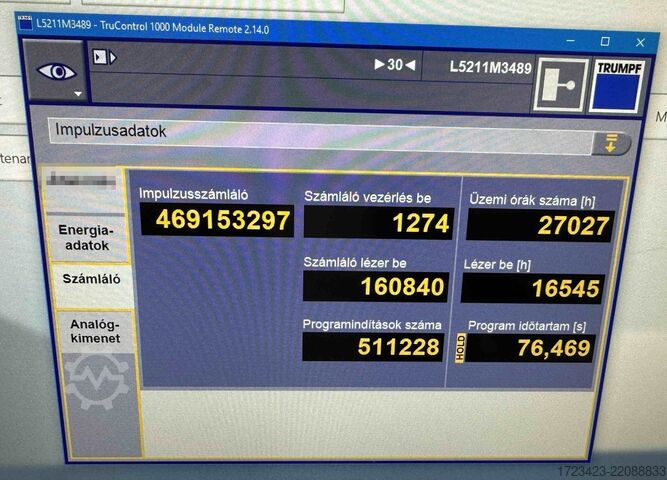

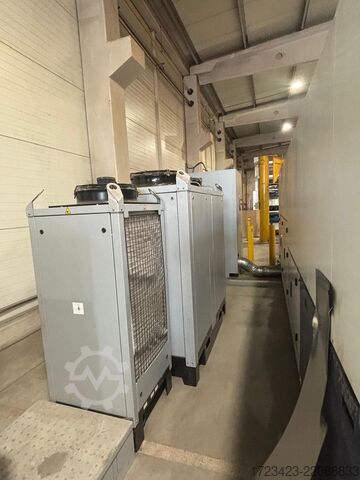

Skick: mycket bra (begagnad), Funktionalitet: helt fungerande, Tillverkningsår: 2015, lasertyp: fiberlaser, Begagnad laserskäranläggning med 8 kW fiberlaser och LiftMaster Compact (Stopa-utförande) Tillverkare: TRUMPF Modell: TruLaser 5040 fiber (L69) Bedpfxoy A I Tqj Aknjlh Tillverkningsår: 2015 Drifttimmar, ca: 67 000 h, Lasertid: 40 100 h TEKNISKA DATA: Max materialtjocklek: Stål O2: 25 mm, Rostfritt stål N2: 40 mm, Aluminium N2: 25 mm, Koppar O2: 10 mm, Koppar N2: 5 mm, Mässing N2: 10 mm Positionsavvikelse: 0,05 mm Max positionsspridning Ps max: 0,03 mm Arbetsområde: 4.000 x 2.000 mm Laserstyrka: 8 000 W Standardutrustning Maskin: Sluten maskinram Vridmomentdrift i kombination med linjärdirektdrift Sluten strålväg via laserljuskabel (LLK) Kylaggregat Maskinkylaggregat (vatten-luft) Integrerade elskåp med innerbelysning Integrerat skåp Automatisk pallväxlare i längdriktning 19" touch-färgskärm Längsgående transportband Strömförsörjning TruDisk via maskinen Arbetsbelysning Positionslaserdiod Sprayanordning PierceLine FocusLine NitroLine PlasmaLine Automatisk munstycks-rengöring Kopparskärpaket (inkl. skärdata) Mässingsskärpaket (inkl. skärdata) Transport- och monteringsanordning SPECIALUTRUSTNING: Fastkroppslaser TruDisk 8001 med 1 LLK-utgång Smart Nozzle Automation (inkl. munstycksbytare, automatisk munstyckskontroll och smart skip) BrightLine fiber CoolLine (endast med BrightLine fiber) DetectLine: Precisionsplåtpositionering (inkl. automatisk fokuseringsmätning) Brett tvärgående transportband med tippbehållare (behållare till höger om maskinen) Rengöringsborste Integrerad kamera (Full HD) för processövervakning och stillbildsöverföring till nätverket (vy över första 2,5 m) Ytterligare 10 m förlängning av LLK mellan laser och maskin Smart Collision Prevention (kräver smart-collision-prevention plugin för TruTops) Maskinkonstruktion på plattform (utan stålkonstruktion) Lagerkoppling STOPA storlager (SKL eller UL) Säkerhetsutrustning för lagerkoppling inkl. 2:a ljusridå-krets Lagergränssnitt (utan lagertruck) LiftMaster Compact (STOPA-utförande) TRUMPF Laser: Fastkroppslaser TruDisk 8001 med en LLK-utgång Ljusledarkabel enligt standardlayout Laserkylaggregat (vatten-luft) Pumpdioddriven excitation Laserstyrningssystem (Laser TruDisk omfattas av internationell exportkontroll. Enligt EG-dual-use-förordning 428/2009 (laser faller under 6A005)) Skärhuvud: Universal skärenhet med fullt adaptivt linsystem Avancerad skärhuvudstrategi Skyddsglas mot linsförorening Statuskontroll av skyddsglaset ControlLine: Höjdreglering och upptäckt av plåtens ytterkanter Styrsystem: Styrsystem SINUMERIK 840D SL Enkel verkstadsprogrammering TruTops Laser via nätverksåtkomst Snabb återproduktion Integrerad TRUMPF-teknologidata Automatisk avstängning Programmerbar urval av skärgas/tryck ContourLine FastLine FlyLine Microweld AdjustLine Fjärrservice via Internet Dataöverföring: USB-port RJ-45 nätverksanslutning Säkerhet: CE-märkning Ljusridåer Flerkammarextraktionssystem Kompakt filterenhet Maskininkapsling, certifierat observationsfönster, dörr till höger Elektriskt rulltak Denna begagnade maskin kan ses i drift. Alla uppgifter utan förbindelse – försäljning sker utan garanti eller ansvar. Mellanförsäljning förbehålles.

Skick: begagnad, Tillverkningsår: 2013, Presskraft 220 kN Laserstyrka i watt 4000 Rörelseområde - x 2500 mm Rörelseområde - y 1250 mm Skärkapacitet i konstruktionsstål 8 mm Skärkapacitet i rostfritt stål 8 mm Skärkapacitet i aluminium 6 mm Arbetsstyckets vikt 280 kg Maskinvikt ca 24 000 kg Dimensioner 10130 x 8898 x 2328 mm Inklusive transportband av serien DORNER 2200 Drifttimmar: - ca 7 880 h Standardutrustning: Blsdpfoy D T S Uex Aknjh - Medföljande kulrullbord - Linjärmagasin för verktygsstationer och spänntänger - 22 verktygsstationer, 3 spänntänger - Fotpedal för stängning av spänntång - Lucka för stansdelar 500 x 500 mm inkl. sensor - Spånuppsamlare - 2 behållare för godkända delar (stans- och lasersida) - Första fyllning hydraulolja - FocusLine - NitroLine - FastLine - Extra Xp- och Yp-axel - Utstötarcilinder för laserdelar - Snabb lucka för laserdelar 500 x 500 mm inkl. sensor - Lyftbar laserskärstödsbord - Slaggkonidentifiering TRUMPF Laser: - CO2-laser TruFlow 2700 inkl. LensLine och optimerad StandBy - Underhållsfri turboradialfläkt - Högfrekvensväckning - Laserstyrning TASC Skärhuvud: - Linskärhuvud med 170 mm lins - Universell snabbväxlingsenhet (UTI) med bussanslutning - ControlLine Stanshuvud: - Elektrohydrauliskt stanshuvud - Hydrauliskt enkelverktygsfäste med 360° rotation - Programmerbar presstång (aktiv/passiv/efterföljning) - Verktygslängdskompensering - Spraysmörjning av stämpel - Utsugning av stansspill - Nivåövervakning för gängformning och verktygssmörjning Styrning: - Öppen styrning baserad på Rexroth IndraMotion MTX - 15" TFT-färgskärm - Fjärrservice via Internet - Avstängningsautomatik - Produktionsplan Dataöverföring: - USB-port - RJ45-nätverksanslutning Säkerhet: - CE-märkning - Tvåstråliga ljusridåer - Snabb avstängning av hydraulik - Deformationsidentifiering - Beräkning av fyllnadsnivå i stanskonsol Programmering: - Utökad verkstadsprogrammering Extrautrustning: - Ytterligare linskärhuvud med 130 mm brännvidd - 1 funktion MultiTool - 1 funktion MultiShear - 1 funktion gängformning inkl. gängräknare - 1 funktion märkning/snabb rillning
