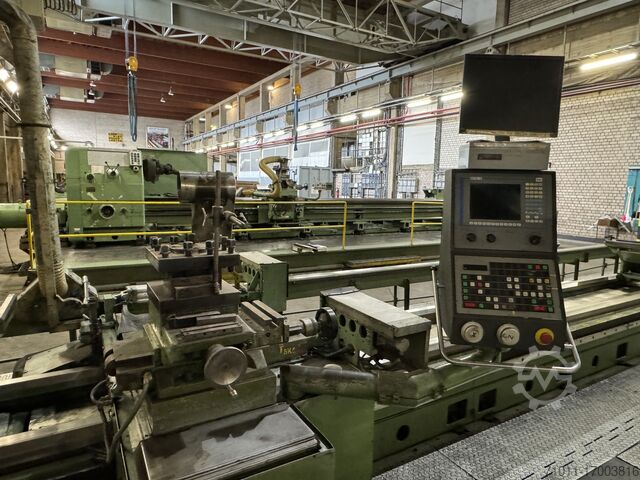

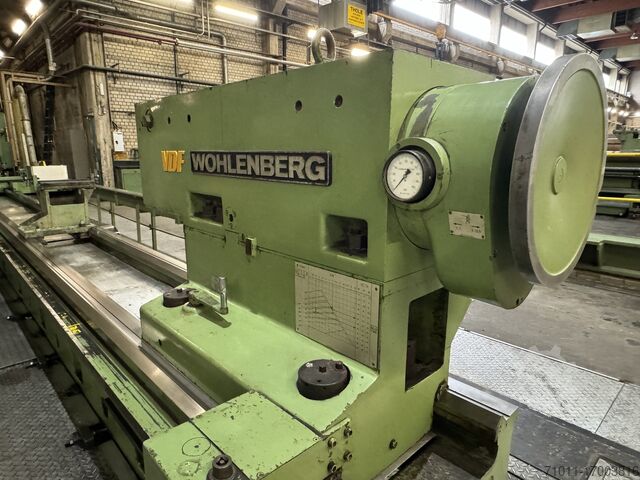

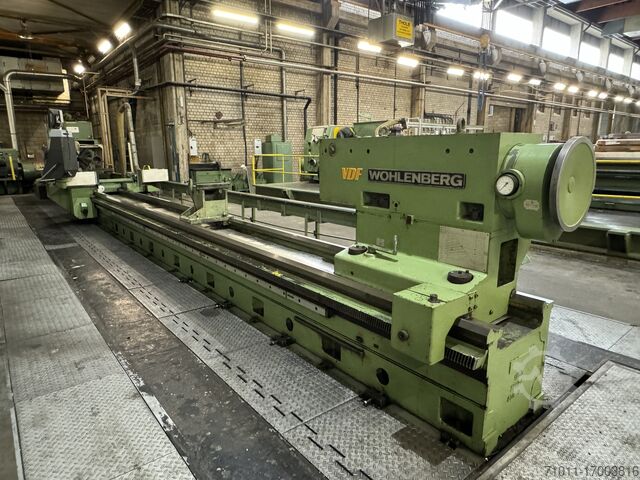

Svarv 11 meter

VDF WOHLENBERG PT1S-1250 II

Skick: begagnad, Tillverkningsår: 2000, Tekniska detaljer: x-rörelse: 500 mm y-rörelse: 400 mm z-rörelse: 400 mm b-axel: manuellt positionerbar ° c-axel: manuellt positionerbar Styrsystem: Heidenhain TNC 124 Verktygsmagasin: nej, inga platser Spindelupptagning: SK40 Varvtal: 4500 varv/min Steglösa matningshastigheter X/Y/Z: max. 14.000 mm/min Snabbgång: 5,0 m/min Bordstorlek: 700 x 500 mm Total effektbehov: 17 kVA Giedpfju Idffox Af Eel Maskinvikt ca.: 2,91 t Maskinens mått ca. LxBxH: 2,0 x 2,0 x 2,5 m CNC Universalfräsmaskin – Vertikal Maskinen har 5 axlar. B- och C-axeln manuellt positionerade med mätsystem. B-axel – bordets lutning -10° / +95°, C-axel – bordets rotation 360° (ej interpolerbar, väljs manuellt via styrsystemet). Kylsystem (utan pump). Manövrering via svängbar arm. incl.

Skick: begagnad, Svingdiameter över bädd: 2400 mm Svingdiameter över support: 2200 mm Svinglängd: 10 000 mm Drivkraft: 185 kW Planskivans diameter: 1650 mm Varvtal: 1,5–150 varv/min Max. arbetsstyckesvikt: 70 000 kg Spänndiameter: 1400 mm Tekniska data Arbetsområde Största svingdiameter över support: 2200 mm Största svingdiameter över bädd: 2400 mm Största svinglängd: 10 000 mm Spänndiameter i huvudspindelns planskiva: 300–1600 mm med specialbackar upp till 2050 mm Spänndiameter i dubbdockans planskiva: 300–1400 mm Största arbetsstyckesvikt: 70 000 kg Godpoxddvnofx Af Esil Huvuddrivning, planskiva Planskivans diameter: 2000 mm Steglöst reglerbart varvtal i 4 steg: 1,5–150 varv/min Största vridmoment vid nominell hastighet: 220 000 Nm Drivkraft, huvudmotor: 185 kW Centervinkel på flänsspets: 70° Supporter Rörelseväg för avstickarvagn: 500 mm Rörelseväg för plansvarvsvagn: 1400 mm Snabbmatning längsgående: 2000 mm/min Snabbmatning tvärgående: 800 mm/min Steglösa matningar, längs: 0,6–300 mm/min Steglösa matningar, tvärs: 0,3–120 mm/min Max. skärkraft vid support: 20 000 kg Dubbdocka Planskivans diameter (avtagbar): 1650 mm Spänndiameter för planskiva: 1400 mm Centervinkel på flänsspets: 70° Snabbmatning: 1250 mm/min Specialutrustning Kopierutrustning för första support Kopierlängd: 8 500 mm Max. kopierdjup i ett drag: 500 mm Uppborrningsanordning: Borrstång: 460 x 390 mm Borrdiameter: 600–1000 mm Största borrdjup i ett drag: 2 700 mm Vid Ks på 200 kp/mm² – max. s = 1,5 mm/varv a = max. spåntvärsnitt 30 mm² vid utsprång på 1000 mm Större borrdjup ger minskad spåntvärsnitt En styrskena för konbearbetning, inställningsvinkel upp till 8° och en största konlängd (i ett drag) på 2 000 mm, inställningsnoggrannhet ± 5 minuter. En styrskena för konbearbetning, inställningsvinkel upp till 15° och en största konlängd (i ett drag) på 1 000 mm, inställningsnoggrannhet ± 5 minuter. 125 kg hjälpkran vid spindelstocken.

Skick: bra (begagnad), Tillverkningsår: 1995, 551 kW Tillverkningsår 1995 inkl. betongarage med ljuddämpare och extra oljekylare Motorstatus: Bra (ca. 64 000 drifttimmar). Komplett motorrenovering utförd 2017 vid 48 500 drifttimmar Renovering av turboladdare vid 60 000 drifttimmar Gjdpfxsvcm Nfo Af Esil Betonggarage/container: 9x3x4 m (LxBxH) Erbjudandet gäller utan garanti för tillgänglighet

Skick: begagnad, Tillverkningsår: 2004, Tryck 80 t Slaglängd 16 - 63 mm Slaghastighet 100 - 750 /min Stativbredd 970 mm Inbyggnadshöjd (Slaglängd + justerad stämpel i övre position) 380 mm Sidogenomgång i stativet 380 mm Bordsyta 940 x 910 mm Genomfallningsöppning i bordet 770 x 190 mm Bordshöjd över golv 1180 mm Stämpelyta 940 x 510 mm Stämpeljustering 76 mm Gsdjvuua Nspfx Af Eeil Materialbredd 203 mm Materialtjocklek - 6,0 mm Matningslängd 0 - 120 mm Drivningseffekt 37,0 kW Vikt 14,50 t Utrymmesbehov ca. 2,7 x 1,7 x 3,6 m Godkänd för automatiskt drift enligt CE-standard med steglöst reglerbar trefasdrift, pneumatiskt kopplings-/bromskombination, halvautomatisk slagjustering, automatisk stämpeljustering, fast bord, oljecirkulationssmörjning mekanisk valsmatning Bruderer BBV 205/120 med drivning via pressens huvudaxel/kardanaxel Konsoler Guethle CK Extra bullerskyddskabin kan erbjudas – pris på förfrågan

Skick: begagnad, VTL SC 17 CC Vertikal revolversvarv Specifikation: Planbackens diameter: 1450 mm Gisdpfx Afjxdcxuj Ejl Svingdiameter: 1700 mm Svarvhöjd: 1200 mm Maskinens vikt ca.: 22 t

Skick: bra (begagnad), Tillverkningsår: 1988, svarvdiameter över tvärsliden: 900 mm, spindelgenomgång: 105 mm, svarvdiameter: 1 200 mm, svarvlängd: 5 000 mm, total längd: 8 000 mm, total bredd: 1 800 mm, total höjd: 1 550 mm, bäddbredd: 650 mm, arbetsstyckets vikt (max.): 10 500 kg, Motoriserad pinoldocka CE-chuckskydd Teleskopiskt styrskeneskydd Följdelsstöd 4-back chuck, diameter 1000 mm 3-back chuck, diameter 500 mm 2-axligt digitalt mät-/avläsningssystem Svarvlängd: 5000 mm Svarvdiameter över bädd: Ø 1150 mm Svarvdiameter över släde: 850 mm Spindelgenomgång: 105 mm Bäddbredd: 650 mm Pinoldiameter: 140 Ø Pinolens slag: 300 mm Gjdjwrxpbepfx Af Esil Spindelupptagning: 6Mk Varvtal: 4,5 - 900 rpm Arbetsstyckets vikt: 10 500 kg Längd: 8000 mm Bredd: 1800 mm Höjd: 1550 mm Vikt: 13 800 kg

Skick: bra (begagnad), Tillverkningsår: 2002, Styrning HEIDENHAIN TNC 430 Spindelvarvtal 20 - 9 000 varv/min Rörelsebanor X= 500, Y= 400, Z= 400 mm Verktygsfäste SK 40 Verktygsväxlare med 16 stationer Giodpfewglfxox Af Ejl Rundbord med B- och C-axel Uppräckningsyta Ø 700 x 500 mm Max. bordbelastning 200 kg Infraröd probe för arbetsstycksmätning

Skick: bra (begagnad), slipdiameter: 1 600 mm, sliplängd: 6 000 mm, Tillverkare: CINCINNATI Typ: 60 x 216 Tillverkningsår: 1970 Konvex och konkav slipning 6 styrlager medföljer 2 styrlager hydrostatiska Kylsystem med magnetfilter Mätsystem med 5-armad mätkaliber: Arm 1: Arbetsområde 1300 till 1600 mm Arm 2: Arbetsområde 1000 till 1300 mm Arm 3: Arbetsområde 700 till 1000 mm Arm 4: Arbetsområde 400 till 700 mm Specifikationer Metriskt US Standard Centrumhöjd 787 mm Slipdiameter Ø 1574 mm Sliplängd 5800 mm Slipstensmått 914 x 101,6 x 304,50 mm Slipstensvarvtal 1800 varv/min Mått (uppskattat) Längd 15100 mm Bredd 5500 mm Gsdpevvvw Ejfx Af Esil Höjd 3550 mm Vikt 120000 kg Observera: Informationen på denna sida har sammanställts efter bästa förmåga av oss och, när det har varit möjligt, inhämtats från tillverkaren. Informationen lämnas i god tro, men noggrannheten kan inte garanteras. Detta innebär att de inte utgör någon utfästelse eller avtalsvillkor. Vi rekommenderar att du kontrollerar alla viktiga detaljer.

Skick: begagnad, Funktionalitet: helt fungerande, Tillverkningsår: 1989, övre valsdiameter: 200 mm, sidorullens diameter: 150 mm, plåttjocklek (max.): 6 mm, arbetslängd: 3 000 mm, Arbetslängd 3000 mm Bockkapacitet 6 mm Förbockningskapacitet 4 mm Övervalsdiameter 200 mm Sidovalsdiameter 150 mm Giedpfouzm Ayox Af Ejl Hydrauliskt fällbart lagersäte

Skick: mycket bra (begagnad), Tillverkningsår: 2001, centershöjd: 525 mm, arbetsstyckets vikt (max.): 5 000 kg, sliplängd: 4 000 mm, slipskivans diameter: 1 060 mm, Maskinen har genomgått retrofit 2024. Styrsystem Siemens Sinumerik 840D. Gjdpfx Afjw Ngm Uj Esil
