Stanssystem

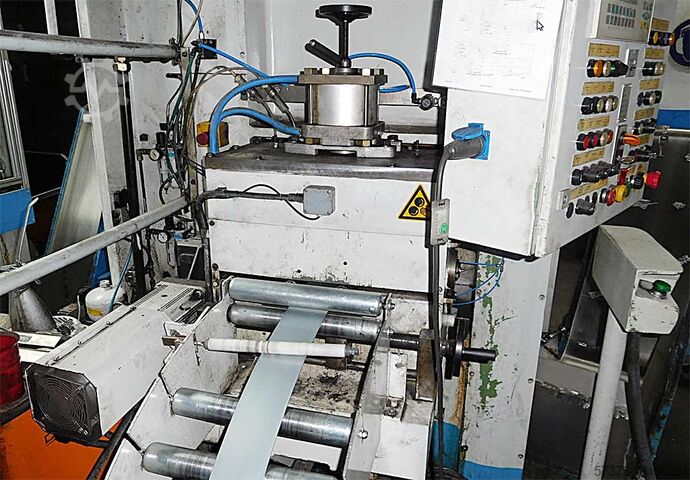

Helmerding KDH 100

Tillverkningsår: 2008, Skick: begagnad, Tryck: 315 t Slaglängd: 40–200 mm Slagtal: 20–100 slag/min Stötsjustering: 120 mm Stötarbetsyta: 2000x1100 mm Bordsyta: 2000x1200 mm Genomfallsöppning i bord: 1700x250 mm Installationshöjd nedan, stötsjustering ovan: 500 mm Sidogenomgång stativ: 820x650 mm Total effektbehov: 45 kW Maskinvikt ca 44 t Hydraulisk kopplings-bromskombination Hydrauliskt överbelastningsskydd i stöt Delautomatiskt slagjustering Motoriserad stötsjustering Slagtal frekvensstyrt Centralsmörjning med fett för styrningar Oljecirkulationssmörjning Stötutjämningscylinder Skyddsdörr fram/bak Hydrauliskt verktygsfästsystem Utdragbar bordsplatta Hydrauliska rullblockslister i bordet Matningsenhet Helmerding EWH800/150 (V-1341-6518): Bandbredd: 100–800 mm, bandtjocklek: 0,5–6,0 mm, maximalt bandes tvärsnitt: 1600 mm² Avluftning mellan, höjdjustering via växelmotor Riktningsmaskin R-70/800/9-S (R-1343-6518): Bandbredd: 100–800 mm, bandtjocklek: 0,5–4,0 mm, Max. bandes tvärsnitt: 1600 mm² vid 450 N/mm² Riktningshastighet, frekvensstyrd upp till 25 m/min Bandeinföringshjälp: matarbord med hydraliskt justerbar avskiljningskil Pressrullar hydrauliskt justerbara Bandkantstyrning: 1 par sidrullstyrning justerbar med handratt Indragvalsar: 2x Ø140 mm valsar, pneumatiskt justerbara Riktningsmaskin: 9x Ø70 mm valsar, justering manuellt via handratt Avrullare HE-4/800/MOT/HYD (H-1342-6518): Bandbredd: 100–800 mm Max. lastkapacitet: 4 ton Coil inre diameter: Ø508 mm Coil yttre diameter: Ø1000–1600 mm Drivning, frekvensstyrd Kfodpfx Acerdi Dls Doa Begränsningarmar Hydraulisk expansion Hydraulisk tryckarm

Skick: begagnad, Tillverkningsår: 1998, Tryck: 160 t Slaglängd: 30 - 90 mm Slaghastighet: 50 - 300 slag/min Stativbredd: 1270 mm Inbyggnadshöjd (slag + ställning upptill): 590 mm Sidogenomgång stativ: 440 mm Bordsyta: 1250 x 900 mm Genomfallande öppning i bordet: 950 x 300 mm Pressbalkyta: 1250 x 800 mm Pressbalksjustering: 100 mm Materialbredd: 200 mm Materialtjocklek: upp till 6,0 mm Matningslängd: 0 - 120 mm Drivkraft: 64,5 kW Ksdpfx Acsvut Uxj Defa Vikt: 21,00 t Platsbehov ca: 3,0 x 2,2 x 3,9 m Godkänd för automatisk drift enligt CE-standard. Med steglöst reglerbar likströmsdrift, hydraulisk kopplings-/bromskombination (fabrikat Desch), automatisk slagjustering, motorisk pressbalksjustering, fast bord, oljecirkulationssmörjning. Mekanisk valsmatning Bruderer BBV 205/120 med drivning via pressens huvudaxel/kardanaxel. Konsoler: Guethle CK 01/0800.

Skick: begagnad, Tillverkningsår: 1997, maskin-/fordonsnummer: 150069, Presskraft: 125 t Justerbar slaglängd: 30 - 120 mm Stötsjustering: 100 mm Installationshöjd (nedre slag, övre justering): 450 mm Avstånd mellan stativ höger-vänster: 1 290 mm Avstånd mellan stativ sida till sida: 450 mm Bordets uppspänningsyta ca: 1 250 x 800 mm Stötsens uppspänningsyta ca: 1 250 x 650 mm Genomgångsöppning i bordet: 1 050 x 260 mm Slag per minut: 30 - 220 min⁻¹ Bordshöjd över golv: 1 200 mm Effektbehov: 39 kW Höjd över golv ca: 3 800 mm Mått LxBxH: 3 500 x 2 200 x 3 800 mm Maskinvikt ca: 21,5 t Standardutrustning Kjdpsuqdhwsfx Ac Defa Elektrisk överbelastningsskydd, pneumatisk koppling, 2 vevstakar, Siemens S5-styrsystem Extrautrustning Bandsax AI 40, max. klippkraft 10 t, max. bandtjocklek 4 mm, max. bandbredd 400 mm, bandtvärsnitt 600 mm² Automatisering Kaiser matning KWV 400, max. bandbredd 400 mm, inmatningshöjd över bord 120 - 300 mm

Skick: begagnad, Tillverkningsår: 1996, Tryck 130 t Stativbredd 1220/1070 mm Slaglängd 22 - 96 mm Slaghastighet 20 - 120 slag/min Monteringshöjd (slag + ställning upptill) 518 mm Sidogång genom stativ 600 mm Bordsyta 1220 x 880 mm Genomfallshål i bord 450 x 250 mm Bordshöjd över golv 950 mm Slidens yta 1180 x 800 mm Drivkraft 22,0 kW Maskinvikt ca 17,50 t Platsbehov ca 3,7 x 1,75 x 3,55 m Slidjustering 110 mm Godkänd för automatiserad drift enligt tyska föreskrifter om förebyggande av olyckor (UVV) Kfodpfxevuubyj Ac Dea med steglöst reglerbar drift, hydraulisk kopplings-/bromskombination, hydrauliskt överbelastningsskydd i sliden, pneumatisk balansvikt för sliden, motorjusterad slidinställning, automatisk slagjustering, 8-faldig rullstyrning, elektronisk valsmatning med hydraulisk mellanluftning (Hensel, EVX 500)

Skick: ny, Tillverkningsår: 2025, total höjd: 3 700 mm, justering av cylindern: 150 mm, installationshöjd: 650 mm, bordshöjd: 854 mm, total bredd: 2 479 mm, total längd: 4 186 mm, bordlängd: 2 000 mm, bordbredd: 1 200 mm, transportbandbredd: 350 mm, presskraft: 250 t, slaglängd: 250 mm, avstånd mellan sidostöd: 920 mm, avstånd mellan ställ: 2 040 mm, totalvikt: 31 000 kg, styrspänning: 24 V, Standardiserad 250 tons stansautomat med fast slag till ett attraktivt pris. Kostnadsoptimerad baskonfiguration utan kåpa och skyddsportar för användning i en ljudisolerad kabin. Tillval som t.ex. skyddsportar/kåpa, presskraftmätning, verktygsbytes- / -spännsystem, etc. finns tillgängliga. Teknisk specifikation samt erbjudet tillbehör finns i PDF-dokumenten. Leveranstid: 6 månader Kjdpfxswb Dh Io Ac Dofa
