Lasersvetsrobot – så gott som ny, tillverkad.

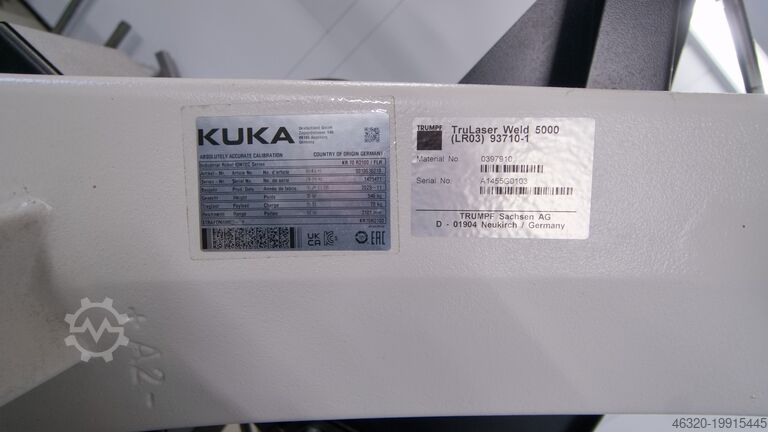

TRUMPF TruLaser Weld 5000 (LR03)

Laser svetsrobot
Tillverkare: TRUMPF
Modell: TruLaser Weld 5000 (LR03)
Årsmodell: Vecka 51/2023 - i drift: 2024
4 000 watt fastkroppslaser (fiber)
Drifttimmar: så gott som ny

UTÖKAD UTRUSTNING:
30 m ljusledarkabel (LLK)
TruDisk 4001 (fastkroppslaser, fiber) med 1 LLK-A 1 ST, inkl. kylaggregat, inkl. säkerhetsutrustning för lasersvetsning

Arbetsstycksberedning:
Roterande modul för skyddsgasstyrning
FusionLine
FusionLine kombinationsmunstycke

Positionerare:
Roterande-tiltande positionerare, kontinuerligt roterande
Nollpunkts-spännsystem för roterande-tiltande positionerare
Skyddskabin utökad till 4 800 x 4 800 mm (frontmått x sidmått)

Dataöverföring: OPC UA for Machine Tools Basic (eventuell licens krävs)

UTRUSTNING:

Maskin:
Kollisionsskydd
KUKA-robot KR 70
Maskinstatuslampa
Trycklufts- och skyddsgasförsörjning
Maskinen klarar upp till 45 °C omgivningstemperatur
Svetsoptik
Perlator-munstycke
Svetsoptik
BrightLine Scan
Motoriserad fokusinställning
Svetsprocessvisualiserare
Processgas vid svetsoptik
Linjärmunstycke
Processgas och Crossjet programmerbara

Manövrering / programmering:
KUKA smartPAD
Produktionsplanering
Touchpanel med TFT-färgskärm 21,5''
Användargränssnitt Touchpoint

Dataöverföring:
USB-port
RJ-45 nätverksport
Central Link
Fjärrsupportgränssnitt
Online-uppdateringshanterare

Säkerhet:
Arbetsområdeövervakning

Arbetsstycksbearbetning:
Formiergas

Ytterligare valbar grundutrustning:
Automatisk skjutdörr
Kompakt stoftavskiljare med 3 000 m³/h
Bärarm för operatörspanel
Crsdpjw U Ezzofx Ab Tsh
Axeljusteringssats
Höjdjustering robot (förlängt standard)
Överenskommelse om datanvändning

TEKNISKA DATA:
Typ: Högnoggrannhetsrobot
Antal axlar: 6
Nominell lastkapacitet: 70 kg
Repeterbarhet: +/- 0,05 mm

Roterande-tiltande positionerare
Max. arbetsområde: 2 000 x 1 000 mm x 1 200 mm
Max. last: 500 kg

Svägtbord
Max. arbetsområde: 2 350 mm (diameter)
Max. arbetsområde (höjd): 1 150 mm
Max. last (per sida): 250 kg

Rotationväxlare med vändaxel
Max. arbetsområde (diameter vändcylinder): 1 200 mm
Max. arbetsområde (längd): 2 600 mm
Max. last (per sida): 750 kg

Vändpositionerare
Max. arbetsområde (diameter vändcylinder): 2 000 mm
Max. arbetsområde (längd): 4 000 mm
Max. last (per sida): 1 000 kg

Kompakt rotationsväxlare med 3D-uppspänningsplatta (rektangel)
Max. arbetsområde (diameter): 3 000 mm
Max. arbetsområde (höjd): 1 250 mm
Max. last (per sida): 600 kg
Max. tröghetsmoment: 600 kg*m2
Rotationsväxlarens svängområde: +/- 180°
Rotationsväxlarens svängtid (för 180°): 3,7 s
Inläggshöjd: 830 mm

Kompakt rotationsväxlare med vertikala rotationsaxlar:
Max. arbetsområde (diameter): 3 000 mm
Max. arbetsområde (höjd): 1 250 mm
Max. last (per sida): 600 kg
Max. tröghetsmoment ringrundbord: 600 kg*m2
Rotationsväxlarens svängområde: +/- 180°
Rotationsväxlarens svängtid (för 180°): 3,7 s
Svängområde vertikala rotationsaxlar: +/- 190°
Max. tröghetsmoment vertikala rotationsaxlar: 359 kg*m2
Inläggshöjd: 885 mm

CE och EG-maskindirektivet måste eventuellt kontrolleras av köparen vid återuppbyggnad.

Nytt pris: över 580 000 EUR

Denna begagnade maskin kan besiktigas under produktionsförhållanden. All information utan garanti – försäljning sker exklusive all garanti och ansvar. Mellanförsäljning förbehålles.

Annonsen översattes automatiskt och vissa översättningsfel kan ha inträffat.
