Zwick Roell HIT5P Plus pendelslagsprovare

Zwick Roell Pendelschlagwerk HIT5P Plus inkl. TestXpert III

Zwick Roell Pendelslagverk HIT5P Plus inkl. programvaran TestXpert III och 2 Charpy-pendlar
Tillverkningsår: 2019
Dossiernummer: DO733812
Skyddsanordning, vänster fast monterad
• 010924
Programvara TestXpert III
TestXpert III Basprogram 1035123
TestXpert III Standard testprogram 1035790
Handbok
Charpy-pendel 1J BPI-ACPECHI.112

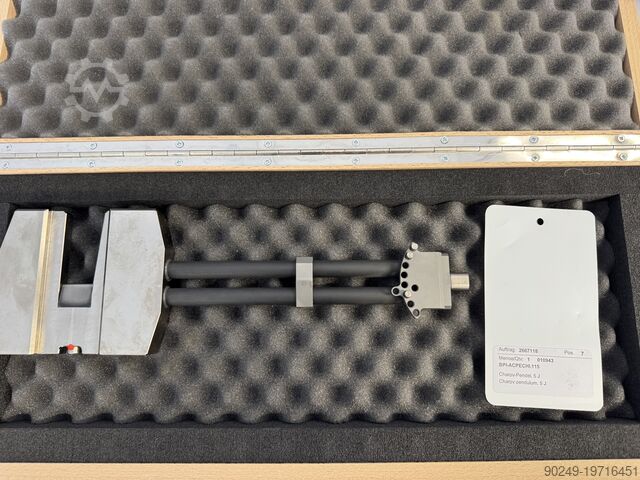

Charpy-pendel 5J BPI-ACPECHI.115

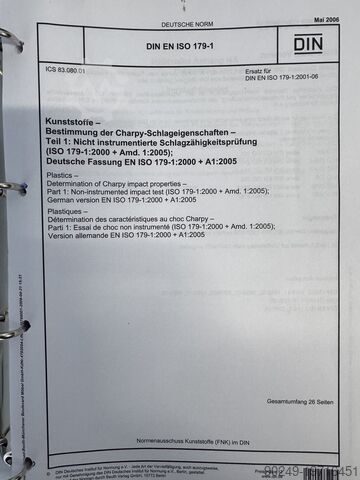

Provning enligt Charpy ISO 179-1:2000 + Arnd. 1:2005 Tysk version EN ISO 179-1:2000 + A1_2005

Mått: 680 x 658 x 404 mm (utan skydd)
Max. arbetsenergi 5 J
Mått (B x H x D): 680 x 658 x 404 mm (utan skydd)
Vikt (utan inbyggda delar): ca. 75 kg
Elanslutning: 100 till 240 V, 50/60 Hz, 70 W
Gränssnitt: RS232, USB
Vinkelupplösning: 0,018°

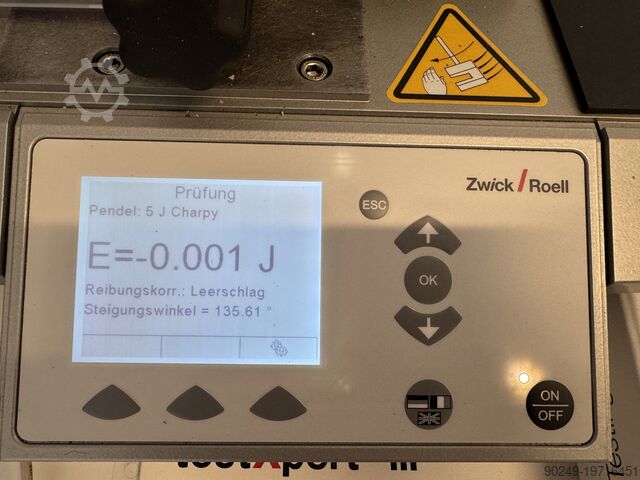

Testresultat, numeriska
Slagenergi [%]
Slagenergi [J; ft lbf]
Slaghållfasthet [kJ/m²]
Dedpfx Aew H Andsdbsku
Kontrollfunktion för pendelns vertikalläge
Svängningstid
Pendelns vertikalläge
Svängningstid
Korrigeringsfunktion: friktionskorrigering
Slagdragprovning:
Luft- och lagers friktionskinetiska bygelenergi

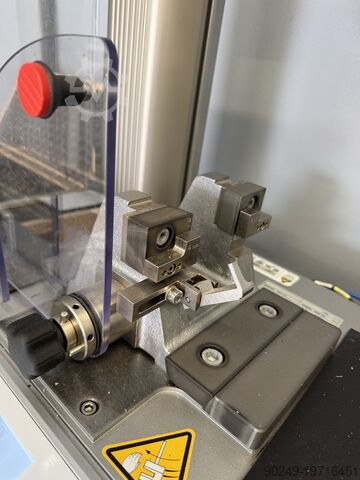

3.1 Testning enligt Charpy
Charpy-stativet består av en massiv gjutjärnsbas. Provningsspecifika delar som stöd och anliggning väljs enligt provspektrumet.
Anliggningen, som genom råhet och radie kan påverka mätresultaten väsentligt, är helt CNC-precisionsbearbetad och 100 % uppmätt. ZwickRoell erbjuder inte enstycks anliggningar där det är svårt att uppnå noggrannhet. Vid installation av anliggningen säkerställs dess position i förhållande till pendelsvanen med en valfri mall.
Anliggningar utsätts för större slitage än stöd, men tvådelade anliggningar kan bytas ut oberoende av andra tillbehör till låg kostnad. För att anpassa slagpunkten till provets bredd i slagriktningen används snabbväxlingsadapterplattor. Anpassning till provtjockleken (vertikal riktning) sker med exakt dimensionerade stöd, som sätts in med styrstift.
Som tillval finns svängbar skyddsskiva och justeringsenheter som positionerar provet antingen vid snittet eller vid en ändyta mitt under slaget.
Fördelarna:
• Snabbt byte av stativ
• Precisionsbearbetning och dokumenterad 100 % måttsäkerhetskontroll av anliggningar
