Deckel FP1 fräsmaskin

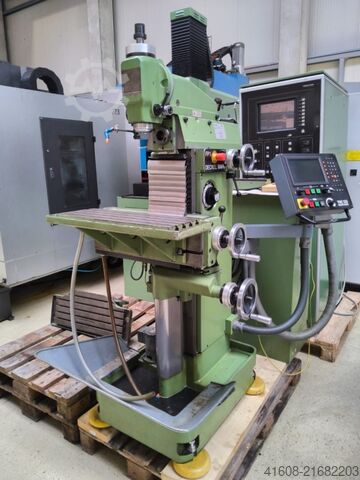

DECKEL FP1

Skick: begagnad, Univ. verktygsfräsmaskin DECKEL typ FP 1 Lrsdpfer U St Ujx Afisp Universell fräsmaskin Maskin nr. 2101 - tillverkningsår 1979 Rörelsevägar manuellt X: 300 mm Y: 160 mm Z: 330 mm Bordstorlek 600 x 210 mm Spindelinfästning SK 40 - S20x2 Spindelvarvtal 40-2000 varv/min. 16 steg Matning X- och Y-axel 5 till 500 mm/min. Snabbmatning 1200 mm/min. Motoreffekt 1,5 och 1,9 kW polomkopplingsbar Nätanslutning 380 Volt, 50 Hz - Steglös matning i X- och Z-axel - Spindelvarvtal via 2 motorhastigheter och 8 växelsteg - Pinolförskjutning på vertikalhuvud 60 mm - Vertikalfräshuvud vridbart och utskjutbart 100 mm horisontellt - Fast vinkelbord 600 x 210 mm - Kylmedelsanläggning i maskinfoten - Bredvidstående kopplingsskåp - Original spånlåda för montering på maskinfoten - Elritning finns Platsbehov L x B x H 1350 x 1100 x 1700 mm Vikt 770 kg Bra skick

Skick: begagnad, Universell verktygsfräsmaskin DECKEL Typ FP 1 Maskinnr: 52185 Tillverkningsår: 1968 Rörelsevägar X: 300 mm Y: 150 mm Z: 340 mm Bordstorlek: 600 x 250 mm Spindelinfästning: SK 40 - S20 x 2 Spindelvarvtal: 40-2000 varv/min, 16 steg Motoreffekt: 1,0 och 1,4 kW, polomkopplingsbar Nätanslutning: 380 Volt, 50 Hz - Matning i X- och Z-axeln - Två motorvarvtal och 8 växelsteg - Pinolförskjutning på vertikalfräshuvud 60 mm Lodpfxsdzqb So Afisrp - Fast vinklingsbart bord - Kylvätskeenhet i maskinfoten - Separat elskåp - Motstöd med mothåll för horisontell fräsning SK 40 Platsbehov L x B x H: 1200 x 1100 x 1600 mm Vikt ca 1000 kg Mycket gott skick

Skick: begagnad, Univ. verktygsfräsmaskin DECKEL typ FP 1 Ledpfx Afeiy Ekvsiorp Maskinnr: 28317 Tillverkningsår ca. 1960 Rörelsebanor X: 245 mm Y: 150 mm Z: 340 mm Bordstorlek 600 x 210 mm Spindelupptagning horisontell MK 4 - S20 x 2 Spindelvarvtal vertikal 95–1900 varv/min, 12 steg Spindelvarvtal horisontell 60–1200 varv/min, 12 steg Motoreffekt 0,8 och 1,1 kW, polomkopplingsbar Nätanslutning 380 V, 50 Hz - Spindelvarvtal via 2 motorvarvtal och 6 växelsteg - Matning i X- och Z-axeln - Kylvätskesystem med mekanisk pump i maskinfoten - Pinolförskjutning på vertikalfräshuvud 60 mm - Vertikalfräshuvud svängbart +/- 90° - Underrede i stålprofil med maskinfötter Platsbehov L x B x H: 1100 x 900 x 1650 mm Vikt: 650 kg Bra skick

Skick: begagnad, Universell verktygsfräsmaskin DECKEL typ FP 1 Maskinnr: 51265 Tillverkningsår: ca. 1967 Rörelseområde X: 300 mm Y: 150 mm Z: 340 mm Bordstorlek 600 x 200 mm Spindelupptagning SK 40 - S20 x 2 Spindelvarvtal 40–2000 varv/min, 16 steg Motoreffekt 1,0 och 1,6 kW, polomkopplingsbar Nätanslutning 380 V, 50 Hz - Matning i X- och Z-axel - Spindelvarvtal via 2 motors hastigheter och 8 växellägen - Pinolförskjutning på vertikalfräshuvud 60 mm - Vrid-, roter- och lutbart vinklingsbord - Kylvätskepump i maskinfoten - Fristående elskåp Platsbehov L x B x H 1100 x 1100 x 1600 mm Vikt 690 kg I gott skick Lrjdpfeghtvaex Afiop

Skick: begagnad, Spårbreddare, spårbreddare för fräsmaskin DECKEL, modell FP 1 Fabriksnummer: 21948 Spårvidd: ca 74–88 mm Spårhöjd: ca 14,5 mm Spårlängd: 285 mm Avstånd från spårets främre kant till mittpunkten av kugghjulet: ca 200 mm Slaglängd: max 80 mm Slagfrekvens: max 475 dubbelslag/min Verktygsfäste: fyrkantigt, 16 x 16 mm med klämplatta - Slaglängd justerbar via excenterjustering - Drivs av maskinens växellåda, inuti spårstyrningen (som vid ett vanligt vertikalfräshuvud) - Denna spårbreddare monteras istället för det vanliga vertikalfräshuvudet i spårstyrningen (Monteras istället för vertikalfräshuvudet, fräshuvud) Lredeznn Hropfx Afiep - Drivhjul i spårbreddaren, 39 tänder, kugghjulsbredd 15 mm, troligen 15° ingreppsvinkel - Spårbreddaren kan roteras 360° på flänsplattan, gradering +/- 35° - Mindre avslag på höljet Vikt: 28,5 kg DECKEL FP1 har en ingreppsvinkel på 15° på drivhjulet DECKEL FP2 + FP3 har en ingreppsvinkel på 20° på drivhjulet

Skick: begagnad, Motlagersupport och adapter för fräsmaskin för horisontell fräsning Motlagersupport och adapter (motstöd) för fräsmaskin DECKEL (Lagerblock med svalstjärtadapters DECEL FP1 + FP2) Typ 9570 Svalstjärtbredd smal: ca 72 mm Svalstjärtbredd bred: ca 88 mm Svalstjärthöjd: ca 15 mm Längd (lagerblock): 133 mm Bredd (lagerblock): 50 mm Totalhöjd (lagerblock): 105 mm Lagerborrning: Ø 17 mm (med bronslagerbussning) Axelavstånd borrning till svalstjärtsyta: ca 82,5 mm (spetshöjd) - Adapter passar svalstjärt och spännyta, höjning med 22,5 mm till spetshöjd 105 mm Total längd (svalstjärtskena): 635 mm Vikt: 3,8 kg Lredoxcbl Depfx Afiop mycket gott skick

Skick: begagnad, Univ. Verktygsfräsmaskin DECKEL Typ FP 1 Universalfräsmaskin Maskinnr. 2101 – Tillverkningsår 1979 Manuella förflyttningar X: 300 mm Y: 160 mm Z: 330 mm Bordstorlek 600 x 210 mm Ljdper D T U Dsfx Afiorp Spindelupptagning SK 40 – S20x2 Spindelvarvtal 40-2000 varv/min, 16 steg Matning X- och Y-axel 5 till 500 mm/min Snabbgång 1200 mm/min Motoreffekt 1,4 och 1,8 kW polomkopplingsbar Nätanslutning 380 Volt, 50 Hz - steglös matning i X- och Z-axel - Spindelvarvtal via 2 motorvarvtal och 8 växelsteg - Pinolrörelse på vertikalfräshuvud 60 mm - Vertikalfräshuvud svängbart och 100 mm horisontellt förskjutbart - Fast vinkelbord 600 x 210 mm - Kylvätskeanläggning i maskinfoten - Stående elskåp intill maskinen - Original spånbalja för placering på maskinfoten - Elritning finns Platsbehov L x B x H 1350 x 1100 x 1700 mm Vikt 770 kg Mycket gott skick

Skick: begagnad, Universell verktygsfräsmaskin DECKEL typ FP 1 Maskinnr: 33064 Tillverkningsår ca. 1960, översedd 2012 Rörelsevägar X: 300 mm Y: 150 mm Z: 330 mm Bordstorlek 600 x 210 mm Spindelupptagning MK 4 - S20 x 2 Spindelvarvtal vertikal 95–1900 varv/min, 12 steg Spindelvarvtal horisontell 60–1200 varv/min, 12 steg Motoreffekt 1,1 och 1,4 kW Elanslutning 380 Volt, 50 Hz - Matning på X- och Y-axeln - Pinoljustering på vertikala fräshuvudet - Fast vinklingsbord - Kylmedelssystem med mekanisk pump i maskinfoten - Fristående elskåp med kabelanslutning Lredjdzp T Ejpfx Afisp Platsbehov L x B x H 1100 x 900 x 1600 mm Vikt ca 900 kg Gott skick Maskinen är översedd 2012

Skick: mycket bra (begagnad), Funktionalitet: helt fungerande, Universalfresmaskin Deckel FP1 med 3-axlig digitaldisplay K&C, steglös matning, ljusgrå färg, CE-märkning, i utmärkt skick. Lredpfx Ajzl Uz Dofisp Tekniska data: >> Tillverkningsår 1980, maskinnummer 2101-1423 >> Fast vinkelbord >> Varvtal: 40–2000 varv/min >> Steglös matning i 2 axlar >> Motoreffekt: 1,5 / 1,9 kW >> Spindelbroms >> Snabbgång >> Slaglängd X/Y/Z: 300/160/340 mm >> Vertikalfräshuvud, förskjutbart 100 mm på spindelbocken >> Vertikal och horisontell kona – SK40 >> Spännsystem M16 >> Vikt ca 700 kg Tillbehör och utrustning: >> 3-axlig digitaldisplay K&C, nyinstallerad med tillverkargaranti och bruksanvisning. Displayenhet: Referenspunkter, inställning av nollpunkter, inmatning av koordinater, omkoppling mm/tum, absoluta eller inkrementella koordinater, cirkelfunktioner, hålradsfunktioner, radiusfräsningsfunktioner m.m. >> Kylmedelsanläggning >> Maskinbelysning >> Bruksanvisning, reservdelslista >> Verktygshållare, skruvstäd, motstöd Om maskinen: En universalfresmaskin Deckel FP1 med CE-märkning i mycket gott skick erbjuds. Maskinen har mycket litet spel i vevaxeln och alla spindlar kan röra sig lätt. Alla bälgarna är nya. I denna nyare FP1-modell kan matningen justeras steglöst i två axlar, och maskinen har även snabbgång. Ett oljebyte har utförts. Maskinen är mekaniskt och elektriskt kontrollerad. Den nya digitaldisplayen från K&C gör arbetet enklare och ännu mer exakt. Ta tillfället i akt att inspektera och testa maskinen på plats med ström ansluten.

Skick: mycket bra (begagnad), Funktionalitet: helt fungerande, Universalfresmaskin Deckel FP1 med 3-axlig aktiv digitaldisplay TNC 113 Heidenhain och steglös matning, mycket gott SKICK, CE-märkt. Tekniska data: >> Tillverkningsår 1987, maskinnummer 2102-3562 >> Fast vinkelbord >> Varvtal: 40–2000 varv/min >> Steglös matning i 3 axlar >> Snabbmatning i 3 axlar >> Drivningseffekt: 1,5 / 1,9 kW >> Spindelbroms Lrjdszl Eifepfx Afiop >> Slaglängd X/Y/Z: 300/160/340 mm >> Vertikalfräshuvud, förskjutbart 100 mm på spindelbocken >> Vertikal och horisontell kona – SK40 >> Spännsystem M16 >> Vikt ca 800 kg Tillbehör och utrustning: >> 3-axlig digitaldisplay Heidenhain TNC113 >> Kylmedelsanläggning >> Arbetsbelysning >> Bruksanvisning, reservdelsritning >> Verktygshållare, skruvstäd, mothåll Om maskinen: Härmed erbjuds universalfresmaskin Deckel FP1 med CE-märkning i mycket gott skick. Maskinen har mycket lite glapp och alla spindlar kan lätt flyttas. Även vid högsta varvtal går fresmaskinen mycket tyst. I denna nyare FP1-modell kan matningen regleras steglöst i tre axlar, och maskinen har även snabbmatning i dessa axlar. En stor fördel är den aktiva 3-axliga digitaldisplayen. Med denna Heidenhain-styrning kan du mata in mått som maskinen automatiskt kommer att anpassa sig till. FP1 har stått i ett utbildningsföretag där den endast användes sporadiskt. Ett oljebyte har utförts. Mekaniskt och elektriskt kontrollerad. Tack vare digitaldisplayen från Heidenhain blir arbetet enklare och ännu mer exakt. Utnyttja möjligheten att besiktiga och prova maskinen på plats under drift.
