Kantpress

Pressmaster 160t/3200mm DA66T 8+1 Axes

Europeisk teknisk service, installation, utbildning

Nr. Benämning Parameter Enhet
1 Nominellt tryck 1600 KN
2 Arbetsbordets längd 3200 mm
3 Arbetsbordets höjd 850 mm
4 Avstånd mellan vertikala stolpar 2700 mm
5 Slaglängd 250 mm
Dsc Arxfey U Hmgem Iswa
6 Höjd på verktyg 500 mm
7 Djup på pressutrymmet 400 mm
8 Styrda axlar 8+1 axlar Y1, Y2, X1, X2, R1, R2, Z1, Z2+V
9 Y-axels arbetshastighet Snabb nedfart 160 mm/s
Arbete 10 mm/s
Återgång 150 mm/s
10 Y-axels upprepningsnoggrannhet ±0,01 mm

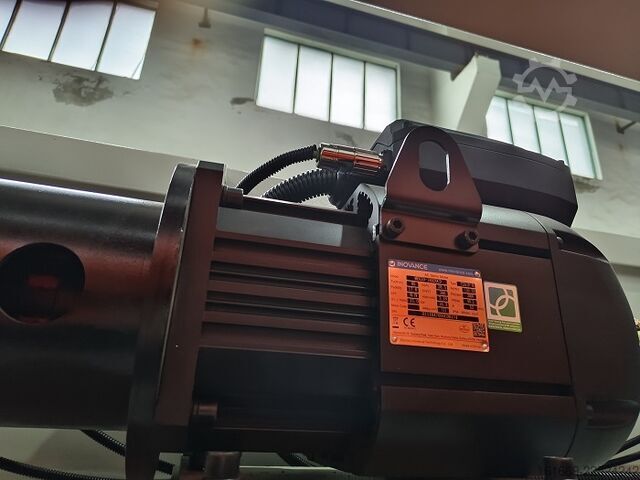

11 Huvudservomotor Effekt 18 KW
Märke INOVANCE
Hastighet 1500 varv/min
12 Arbetsstyckets precision Rakhet 0,3 mm/m
Pgjdpfx Ahoztpmwe Tjt
Vinkel ±30’/m
13
Anslag
X-axels slaglängd 600 mm
Max. hastighet 200 mm/s
Upprepningsnoggrannhet ±0,02 mm

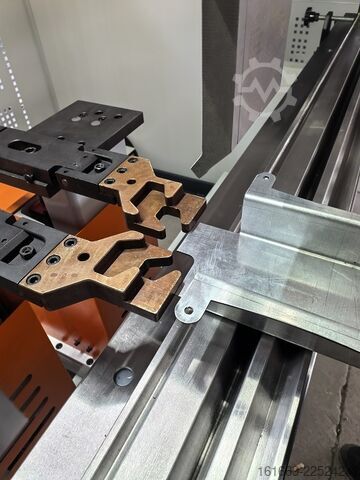

14 Anslag
R-axels slaglängd 200 mm
Max. hastighet 150 mm/s
Upprepningsnoggrannhet ±0,05 mm
15 Dimensioner
(Ungefärliga) Längd 4000 mm
Bredd 1900 mm
Höjd 2600 mm
16 Vikt (Ungefärlig) 10 500 kg

Nr. Del Benämning Märke Ursprungsland Kommentar
1 Huvudservomotor INOVANCE Kina
2 Servomotor och styrning INOVANCE Kina

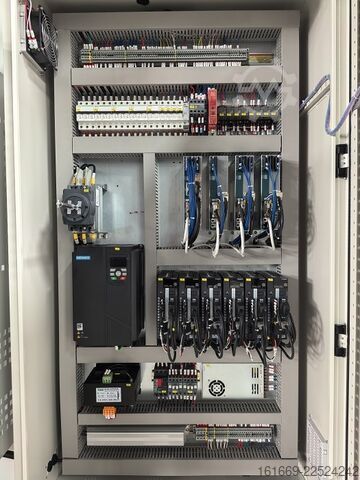

3 Huvudelektronik Schneider Frankrike
4 Oljecylinder HEYAN Kina TOPP-MÄRKE
5 Tätningsring NOK Japan
6 Hydraulventil
& Filter Rexroth BOSCH Tyskland
7 Pump Hawe Tyskland
8 Styrsystem DA66T Nederländerna
9 Verktyg Cnstamp
10 Kulskruv Hiwin Kina Taiwan
11 Linjärstyrning Hiwin Kina Taiwan
12 Mätgaller GIVI Italien
13 Fotpedal Enchi Kina
14 Stoppfinger med linjärstyrning YES
15 Justerbart arbetsbord Motoriserat
16 Främre laserskydd LNTECH CE-standard
17 Sido- och bakdörrar med gränsläge Schneider CE-standard
