Kuggstångsfräsmaskiner begagnade till salu (5)

Skick: färdig att användas (begagnad), Tillverkningsår: 1986, totalvikt: 4 700 kg, Utrustning: Typplåt tillgänglig, dokumentation / manual, Kesel kuggstångsfräsmaskin typ L79/2100 med fräshuvud typ F55 Tillverkningsår: 1986 Maskinnummer: 3031 Fräshuvudets varvtal, steglöst justerbart 0–210 varv/min, motoreffekt 18,5 kW Max modul 12, max fräsdiameter 250 mm Inspännings-/fräslängd (X-axel): 2100 mm, snedställningsvinkel ±30°, fräsmatarväg (Z-axel): 370 mm, inmatning (Y-axel): 250 mm, fräshuvudets svängning ±30°, max arbetsstyckesbredd (bearbetningsbredd): 280 mm Fräsmatningshastighet 10–350 mm/min, snabbretur 5 000 mm/min, bordsmatningshastighet max 3 000 mm/min Kamstyrning, andra förhöjda matningshastigheten via kam, hydraulisk inspänningsanordning med 10 klämmor, spännkraft max 7 500 daN, hydraulisk spännslängd 7 mm, spännvidd 190 mm Kylvätskeanläggning med permanentmagnetisk spåntransportör Heidenhain 2-axligt längdmätarsystem Maskinvikt ca 4 700 kg Fräsmaskin – fräslängd 2100 mm med fräshuvud F55 Steglöst reglerbar från 0 till 210 varv/min Drivkraft 18,5 kW Matningshastighet max 500 mm/min, speciell styrning via kam för hoppmatning vid 2 axlar – andra matningshastigheten Magnetisk spåntransportör med spånbehållare och kylvätskesystem Hydrauliskt inspänningssystem/klämmanordning med specialklämlister för fastspänning av 2 axlar Fräshuvud med 9-stegs växellåda för fräsvarvtal 44–296 varv/min Höjdjusterbart och svängbart fräshuvud Bordsguide med stål-teleskopskydd Automatisk, hydraulisk bordslåsning Kylvätskeanläggning med spånuppsamlingsplåtar Centralsmörjningsanläggning för oljeförsörjning till guider, spindlar och mothåll Laodpfjw Rnz Nex Ab Tji Automatiskt inställbar med tidsintervall Digitaldisplay för X- och Y-axel Hydraulisk kilklämning för Y-axeln Svängbart manöverpanel Svängbar matarbalk för snedkuggning, 30° åt höger eller vänster Bananstyrning TNC151 Heidenhain Längdmätarsystem – fräshuvudets klämning är hydraulisk Visning under ström är möjlig efter överenskommelse. Vid alla tekniska uppgifter reserveras rätten för skrivfel/avvikelser. Pris på förfrågan Försäljning uteslutande till länder inom EU.

Skick: begagnad, Tillverkningsår: 1971, Fräslängd 1750 mm Fräsbredd 260 mm Modul - max. 10 mm Bordmått inkl. vattenränna 460 x 2100 mm Bordets uppspänningsyta: 250 x 1850 mm Max. fräsbredd 100 mm Laodpevu E Spjfx Ab Toi Matning av fräsbord, steglöst 0 - 500 mm/min. Snabbgång 3000 mm/min Fräshuvud - svängbart + / - 30° Varvtalsområde för frässpindeln, i 9 steg 29 - 178 varv/min Fräshuvud svängbart på båda sidor för spiralväxling 30° Maskinvikt ca. 4 t Platsbehov ca. 4 x 1,85 x 1,85 m Utrustning/Tillbehör - 7 skruvstycken - Växelhjul - Spännanordningar - Dokumentation

Skick: begagnad, Tillverkningsår: 1990, Fräslängd 2100 mm Fräsbredd 300 mm Modul - max. 16/18 Modul - min. Total effektbehov 10 kW Maskinvikt ca 5 t Utrymmesbehov ca m Laedpfx Ast Hwwqsb Tji D O N A U - K N A P P Universell - CNC-styrd kuggrälsfräsmaskin Typ UZFM - V 300 H - CNC Tillverkningsår 1990 # 90-244x _____ Max. fräslängd 2.100 mm Fräsgång/-bredd tvär max. 300 mm Modulintervall stål/gråjärn max. 16/18 Bordets uppspänningsyta 510 x 2.400 resp. 275 x 2.120 mm Inbyggnadshöjd under frässpindelaxel min/max 150 / 430 mm Fräsdiameter min./max. Ø 125 + 2x skärdjup / 280 mm Fräsbredd max. utan/med mothåll 50 / 140 mm Fräsdornsdiameter max. 22 - 50 mm Frässpindelhuvud svängbart höger/vänster (efterfräsning) 30 / 45° Fräsvagn svängbar höger/vänster (snedkugghjul) 30° 9 spindelvarvtal 40 - 120 varv/min Matningar steglöst (fräsvagn) / snabbmatning 0 - 1.300 / 2.000 mm/min Bord snabbmatning 10.000 mm/min Frässpindeldrift 5,5 kW Total motoreffekt 10 kW - 400 V - 50 Hz Vikt 5.000 kg Tillbehör / Specialutrustning: - SIEMENS CNC-styrning modell M 810 för delningsaxeln (X), möjliggör snabb omställning utan växelhjul. Delsteg 0,001 – 2100 mm, olika delningsavstånd kan programmeras. - Inställning av alla matnings- och snabbmatningsvägar via hydraulik, matning ställbar för 2 snitt, axelbevakning med ställbara gränslägesbrytare - Inbyggd hydraulisk arbetsstyckesfastspänning ca 2.000 x 160 mm lång - Förstärkt fräshuvud med steglöst justerbar fräsarvarvtal - Fristående elskåp och hydraulikanläggning, inbyggd spånborttagare i bordet samt separat spånborttagare med kylvätskesystem, centralsmörjning osv. Maskinen kan även eftermonteras med modern SIEMENS-styrning!

Skick: begagnad, Tillverkningsår: 1971, Fräslängd 1750 mm Fräsbredd 260 mm Modul - max. 10 Bordmått inkl. vattenränna 460 x 2100 mm Bordets uppspänningsyta: 250 x 1850 mm Fräsarbredd - max. 100 mm Matning av fräsvagnen, steglös 0 - 500 mm/min Snabbgång 3000 mm/min Fräshuvud - svängbart + / - 30° Varvtalsområde för frässpindel, i 9 steg 29 - 178 rpm Fräshuvud svängbart åt båda sidor för spiralutväxling 30° Totalt effektbehov 4 kW Maskinvikt ca. 4 t Lasdowhquuopfx Ab Tei Platsbehov ca. 4 x 1,85 x 1,85 m Utrustning/Tillbehör: - 7 skruvstycken - Växelhjul - Spännelement - Dokumentation

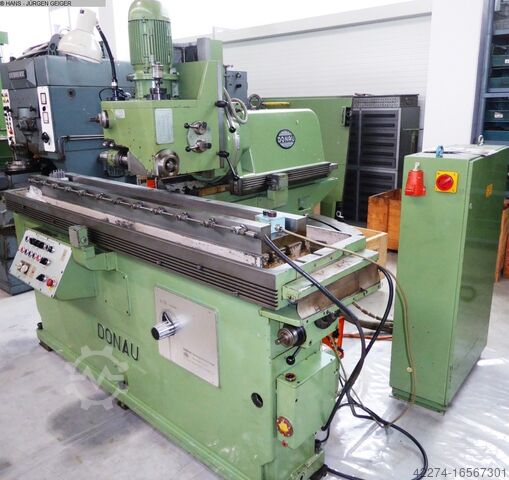

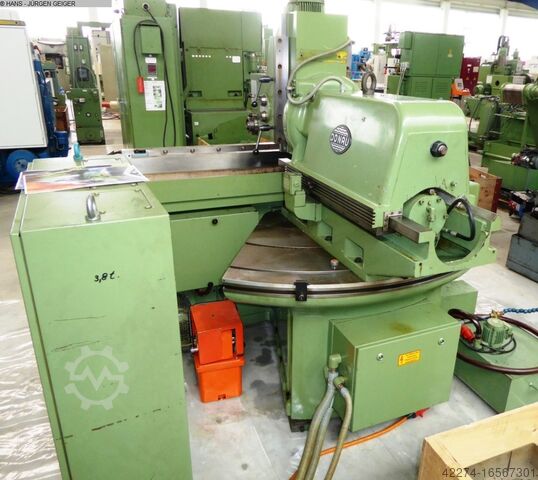

Skick: begagnad, Tillverkningsår: 1980, Fräslängd 1750 mm Fräsbredd 260 mm Modul - max. 10 Modul - min. 12 Totalt effektbehov 8 kW Maskinvikt ca. 4500 kg Platsbehov ca. m D O N A U - K N A P P Universal rackfräsmaskin Modell UZFM - V 300 H Tillverkningsår 1980 # 80-234x _____ Max. kuggstångslängd 1.750 mm Max. fräslängd/fräsbredd tvärs 260 mm Snedkugghjulsfräsning upp till 30 ° Modulområde stål/gjutgods max. 10 till 12 Effektiv uppspänningsyta på bordet 275 x 1.830 mm Monteringshöjd under frässpindel axel min./max. 150 / 430 mm Fräsdiameter min. / max. 108 + 2 x skärdjup/max. 165 mm Max. fräsbredd utkragad / med motlager 50 / 140 mm Max. fräsdornsdiameter 22 - 50 mm 9 spindelvarvtal 29 – 178 rpm Frässlid svängbar höger/vänster 30 ° Frässpindelhuvud svängbart höger/vänster 30 / 45 ° Steglösa matningar (frässlid) 0 – 600 mm/min Lsdpet Hxagjfx Ab Tjai Snabbretur 2.000 mm/min Frässpindeldrift ca. 4 kW Totaldrift 8 kW - 400 V - 50 Hz Vikt 4.500 kg Tillbehör / specialutrustning: • Automatisk fräsprocessstyrning via kamfält på fräshuvudssläde och på bordssläde med möjlighet till stegomkoppling ( = automatisk överbryggning av ej frästa områden) samt pendelfräsläge ( = synkron fräsning på första bordshalvan och arbetsstycksbyte på andra bordshalvan) • Hydraulisk arbetsstyckesfastspänning, ca. 260 x 1800 mm, maximal spärrbredd 140 mm, spärrhöjd ca. 60 mm, med egen hydraulenhet och elektrisk utlösning • Manuell fininställning av bordet (0,001 mm) t.ex. för exakt infart i en förfräst kuggremsa • Diverse växelhjul (ca. 10 st), 2 st fräsdornar, centralsmörjning med puls, inbyggd hydraulikanläggning, separat kylmedelsanläggning, separat elskåp, diverse begagnade kuggstångsfräsar Pris, exkl. moms, fritt lager € 49.500,-- Denna maskin är särskilt lämpad för fräsning av kuggstänger samt för tillverkning av brotschar (efterfräsning genom fräshuvudets svängning). Skick: mycket god - demonstrationsklar Leverans: från lager - som besiktigad Betalning: netto – efter fakturamottagande
